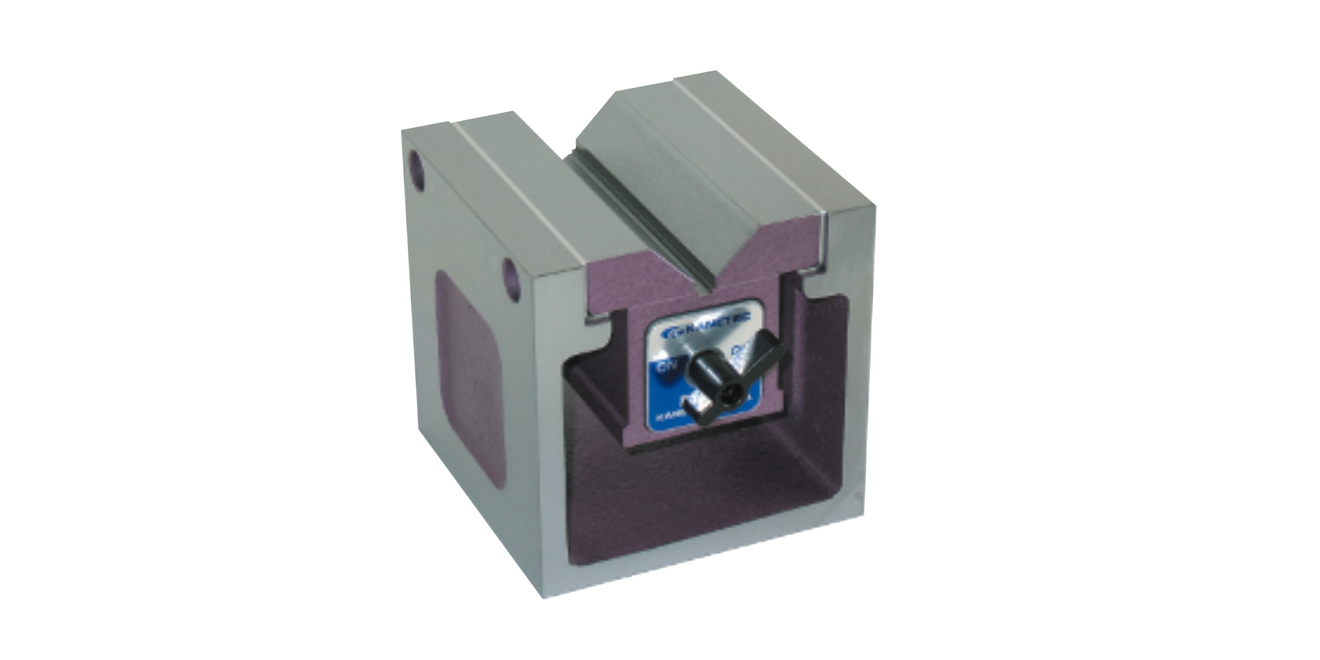

方形永磁吸盤

型號KYB
產地日本·Kanetec

生成PDF下載

特點	工件可以固定在頂部的一個面上（V面）磁性開關可以根據需要固定或拆除防濺水、防油結構 有標準 / 特級兩種精度可選擇
用途	劃線、輕加工等的夾具三維測量機以及各種測量、測量系統的夾具

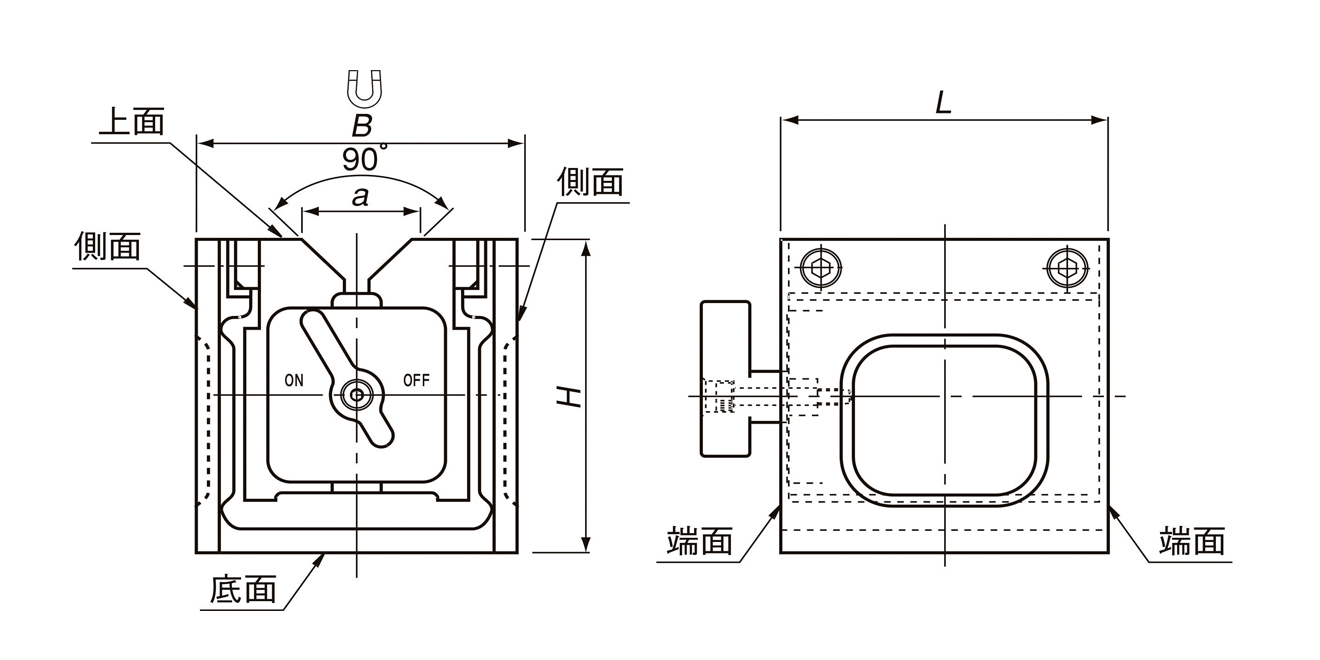

型號	吸著力		可使用直徑		尺寸
型號	吸著力		可使用直徑		B	H	L	a
KYB-8A	180N(18kgf)以上		φ10~φ32		80	80	80	29
KYB-10A	343N(35kgf)以上		φ13~φ50		100	100	100	40
KYB-13A	400N(40kgf)以上		φ13~φ50		125	125	125	40
KYB-15A	589N(60kgf)以上		φ14~φ66		150	150	150	50
KYB-18A	600N(60kgf)以上				180	180	180
KYB-20A	785N(80kgf)以上				200	200	200

KYA精度表

項目形式·精度		KYB-8A		KYB-10A		KYB-13A		KYB-15A		KYB-18A		KYB-20A
項目形式·精度		標準	特級	標準	特級	標準	特級	標準	特級	標準	特級	標準	特級
平行度	底面上面	10	7	10	7	15	8	15	8	20	9	20	9
	底面 V面	10	7	10	7	15	8	15	8	20	9	20	9
	端面端面	10	7	10	7	12	8	12	8	15	9	15	9
	側面 V面	20	7	20	7	25	8	25	8	30	9	30	9
底面平面度		10	7	10	7	15	8	15	8	20	9	20	9
直角度	底面側面	20	10	20	10	25	12	25	12	30	14	30	14
