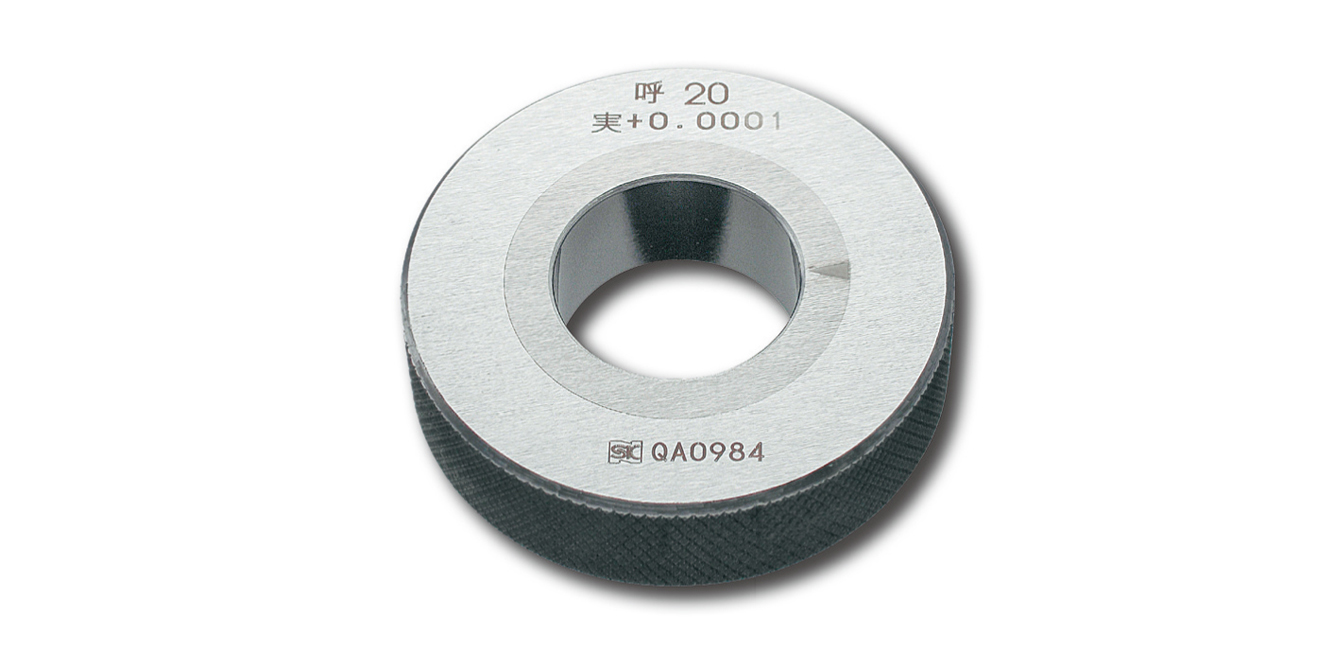

| 特點 |
|
| 用途 |
|
| 表示規格 | 尺寸間隔 | 圓度(μm) | 直徑不同(μm) | 內徑公差(μm) | 硬度(HV) |
|---|---|---|---|---|---|
| 1……30 | 0.5 | 0.5 | 1.0 | ±1 | 1200 |
| 30……50 | 0.11 | 0.8 | 1.6 | ±1.5 | 1200 |
※環規表面粗糙度Ra0.1μm以內，直角度 0.05/Φ100，平行度 0.015mm內
| 環規規格D(mm） | 超硬部外徑E（mm) | 外徑d(mm) | 厚度B（mm） | 外徑倒角C（mm） | 內徑倒角F(mm） |
|---|---|---|---|---|---|
| 1-2.5 | 8 | 22 | 4 | 0.4 | 0.3 |
| 2.5-5 | 11 | 22 | 5 | 0.4 | 0.3 |
| 5-10 | 16 | 32 | 8 | 0.8 | 0.5 |
| 10-15 | 21 | 38 | 10 | 1.2 | 0.5 |
| 15-20 | 28 | 45 | 12 | 1.2 | 1.0 |
| 20-25 | 33 | 53 | 12 | 1.2 | 1.0 |
| 25-32 | 40 | 63 | 16 | 1.5 | 1.0 |
| 32-40 | 50 | 71 | 18 | 2.0 | 1.0 |
| 40-50 | 60 | 85 | 20 | 2.0 | 1.0 |
