| 用途 |
|
| 特點 |
|

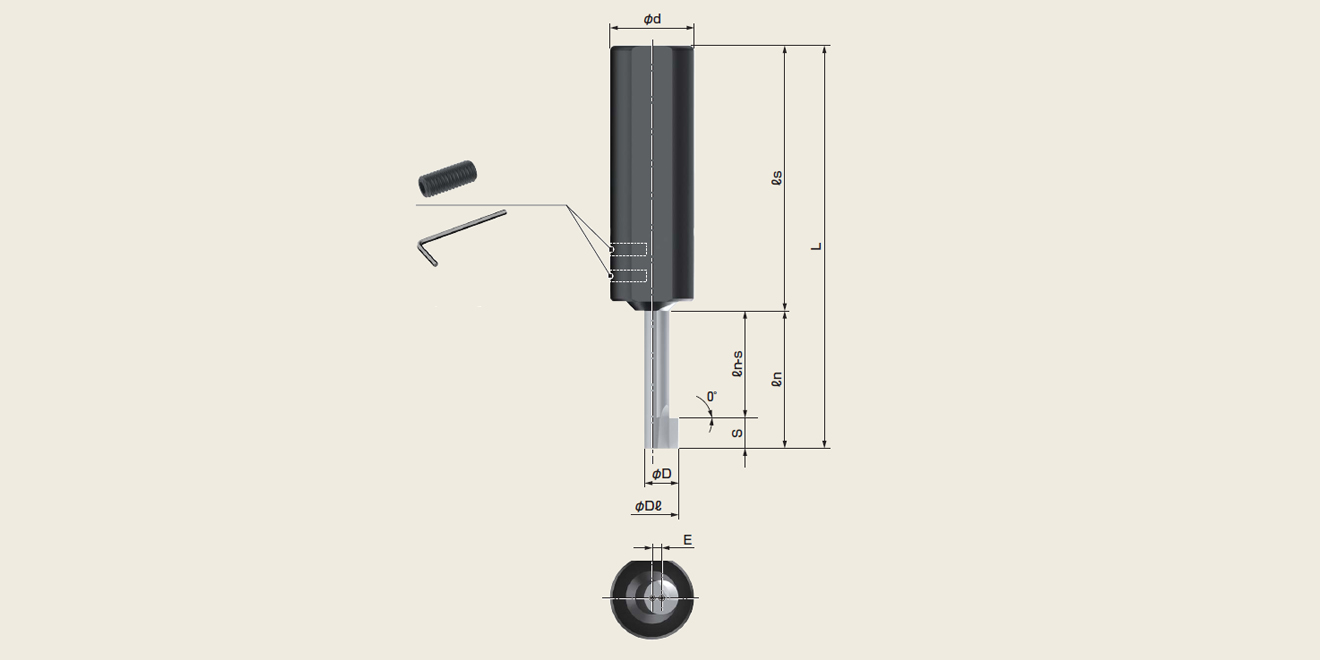

| 型號 | 刃數 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDl | φd | L | ls | ln | ln-s | S | T | E | ||
| UZHS-M6 | 1 | 5.6 | 11 | 20 | 106 | 80 | 26 | 20.5 | 5.5 | 15 | 2.7 |
| UZHS-M8 | 1 | 8 | 14 | 25 | 113 | 80 | 33 | 25.5 | 7.5 | 20 | 3 |
| UZHS-M10 | 1 | 10 | 17.5 | 32 | 140 | 100 | 40 | 30.5 | 9.5 | 25 | 3.75 |
| UZHS-M12 | 1 | 13 | 20 | 32 | 152 | 100 | 52 | 40.5 | 11.5 | 35 | 3.5 |
| 本體 | 鎖緊螺栓 | ||
|---|---|---|---|
| 型號 | 尺寸 | 包裝 | |
| M6 | H-2 | M4×10 | 1 set含2個 |
| M8 | H-2 | M4×10 | |
| M10 | H-3 | M5×12 | |
| M12 | H-3 | M5×12 | |
※φDl符合螺栓的尺寸
※標準裝備無刀片，請另外訂購
※標準裝備有鎖緊螺栓和扳手

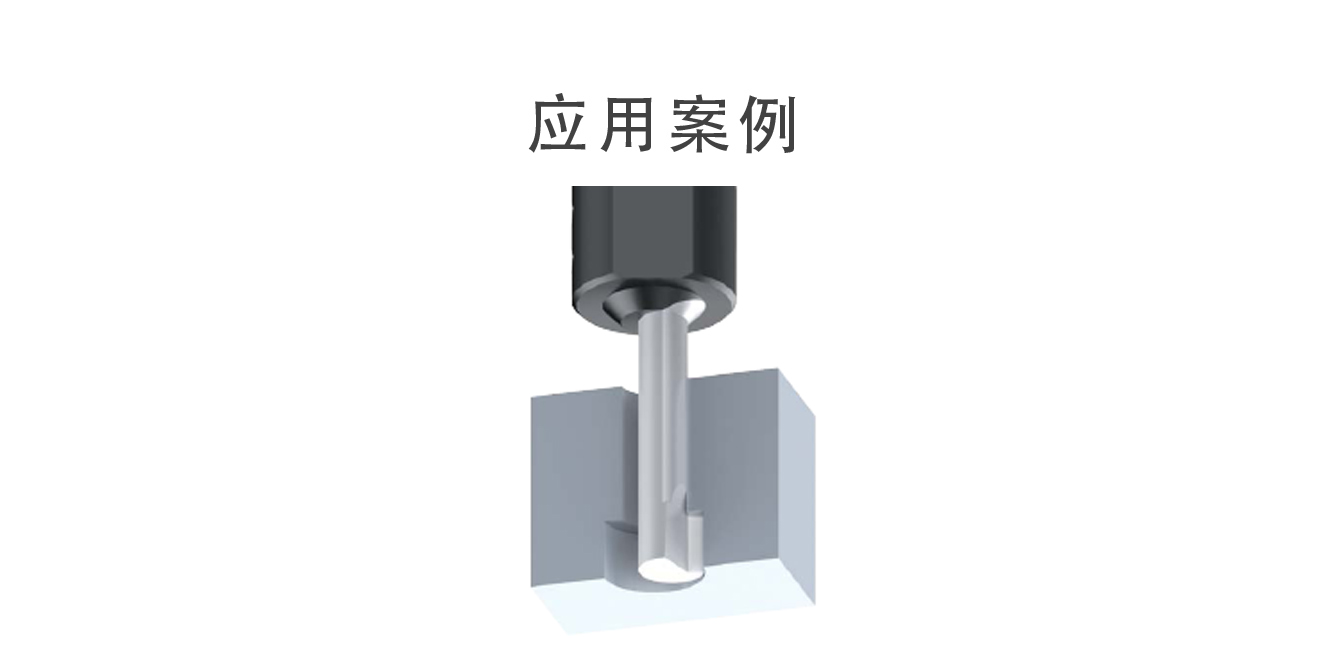

背孔倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片（涂層） |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.12 | 30-50 | 500 | YES | UZHS-M○ BC |
| 合金鋼 | 0.08-0.12 | 30-50 | 500 | YES | |
| 淬火鋼HRC~45 | 0.08-0.12 | 30-50 | 500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.02-0.05 | 20-40 | 300 | YES | UZHS-M○ BC |
| 鑄鐵 | 0.08-0.12 | 30-50 | 500 | NO | |
| 樹脂 | 0.08-0.12 | 60-90 | 1000 | YES | UZHS-M○ B |
| 鋁合金 | 0.08-0.12 | 60-90 | 1000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※推薦冷卻液
適配刀片
| 圖片 | 型號 | 涂層 | 角數 | 包裝 |
|---|---|---|---|---|
 |
UZHS-M6 | 8 | 1 | 1pcs/盒 |
| UZHS-M8 | ||||
| UZHS-M10 | ||||
| UZHS-M12 | ||||
| UZHS-M6 | BC | |||
| UZHS-M8 | ||||
| UZHS-M10 | ||||
| UZHS-M12 |
