| 用途 |
|
| 特點 |
|

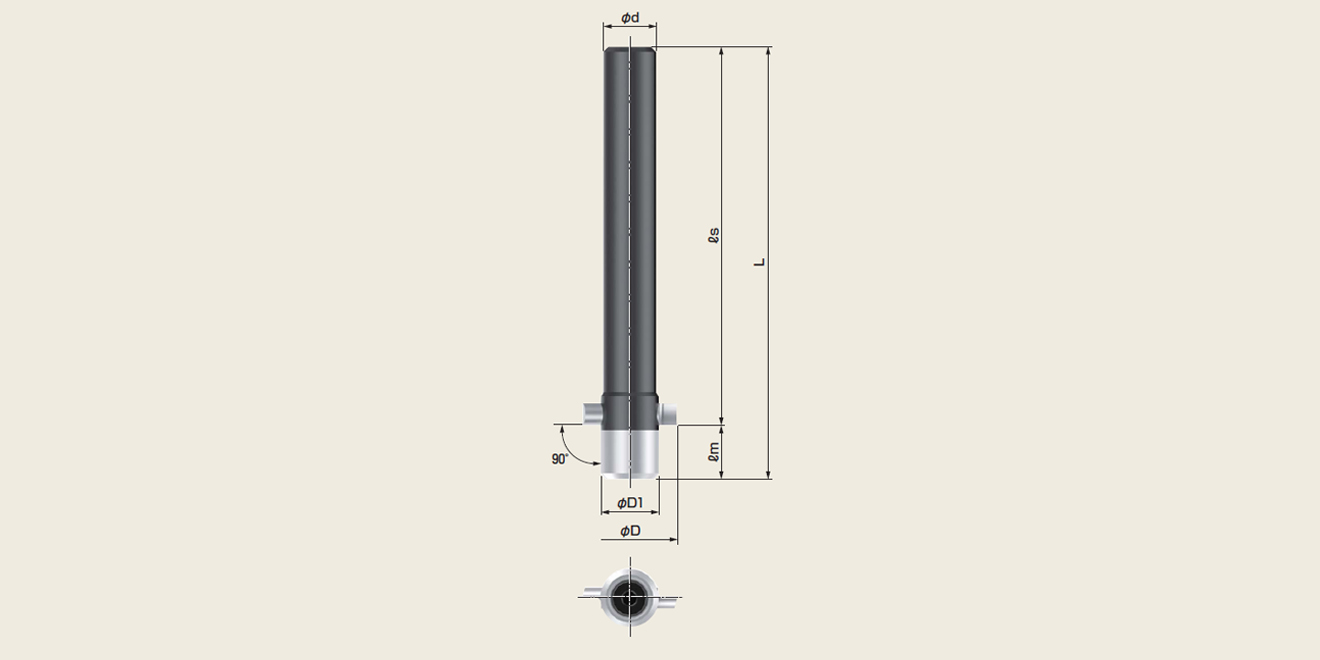

| 型號 | 刃數 | 尺寸 | 適配刀片 | |||||
|---|---|---|---|---|---|---|---|---|
| φD | φD1 | φd | ls | lm | L | |||
| NYM4 | 2 | 8 | 4.3 | 5 | 39 | 6 | 45 | NBI04 HSS |
| NYM5 | 2 | 9.5 | 5.3 | 5.3 | 39 | 6 | 45 | NBI05 HSS |
| NYM6 | 2 | 11 | 6.4 | 6.4 | 52 | 8 | 60 | NBI06 HSS |
| NYM8 | 2 | 14 | 8.8 | 8.8 | 60 | 10 | 70 | NBI08 HSS |
| NYM10 | 2 | 17.5 | 10.8 | 10 | 70 | 10 | 80 | NBI10 HSS |
| NYM12 | 2 | 20 | 13.8 | 10 | 73 | 12 | 85 | NBI12 HSS |
| NG-6 | 2 | 11 | 6.4 | 6.4 | 52 | 8 | 60 | NBI06 HSS |
| NG-8 | 2 | 14 | 8.8 | 8.8 | 60 | 10 | 70 | NBI08 HSS |
| NG-10 | 2 | 17.5 | 10.8 | 10 | 70 | 10 | 80 | NBI10 HSS |
| NG-12 | 2 | 20 | 13.8 | 10 | 73 | 12 | 85 | NBI12 HSS |
※固定螺絲和扳手是標準裝備。（M4?M5）
※標準裝備有導向、止動螺釘、扳手。（M6～M12）
※專用刀片每1片為2刃。標準裝備中不含刀片，請另外訂購

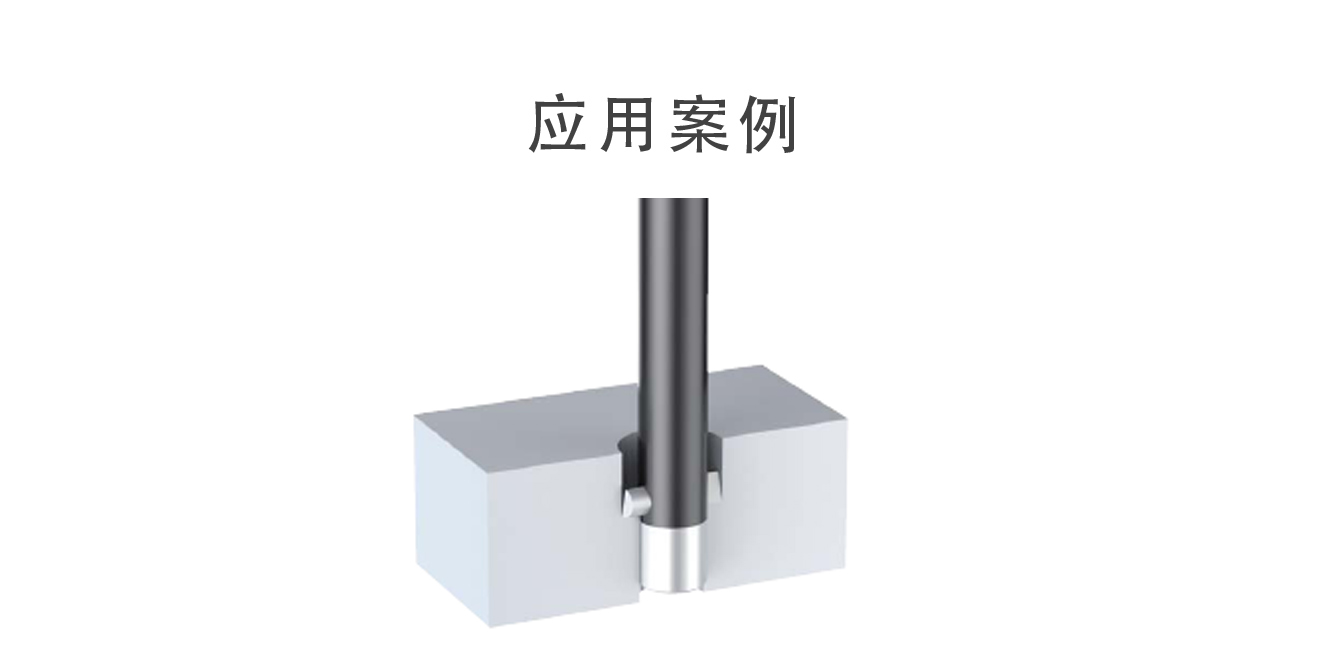

沉頭孔倒角加工
| 切削條件 | 切削速度（m/min） | 推薦刀片（涂層） |
|---|---|---|
| 普通鋼 | 5-25 | NBI○○ HSS |
| 合金鋼 | 5-25 | NBI○○ HSS |
| 淬火鋼HRC~45 | - | - |
| 淬火鋼HRC45~65 | - | - |
| 不銹鋼 | 5-25 | NBI○○ HSS |
| 鑄鐵 | 5-25 | NBI○○ HSS |
| 樹脂 | 10-30 | NBI○○ HSS |
| 鋁合金 | 10-30 | NBI○○ HSS |
| 鈦合金鎳合金 | - | - |
| 型號 | 螺栓孔尺寸 | 主軸轉速r.p.m. | 刀片型號 |
|---|---|---|---|
| NYM4 | M4 | 600-1000 | NBI04 HSS |
| NYM5 | M5 | 500-1000 | NBI05 HSS |
| NYM6 | M6 | 400-800 | NBI06 HSS |
| NYM8 | M8 | 350-700 | NBI08 HSS |
| NYM10 | M10 | 300-600 | NBI10 HSS |
| NYM12 | M12 | 200-500 | NBI12 HSS |
※由于機械規格、剛性、工件夾持狀態的差異，上述條件可能不適用
※在切削面產生微縮等情況下，請降低轉速或使用切削油
※使用時，請選擇與本體對應的專用芯片
適配刀片
| 圖片 | 型號 | 涂層 | 角數 | 包裝 |
|---|---|---|---|---|
 |
NBI04 | HSS | 1刀2枚刃 | 3pcs/盒 |
| NBI05 | ||||
| NBI06 | ||||
| NBI08 | ||||
| NBI10 | ||||
| NBI12 |
