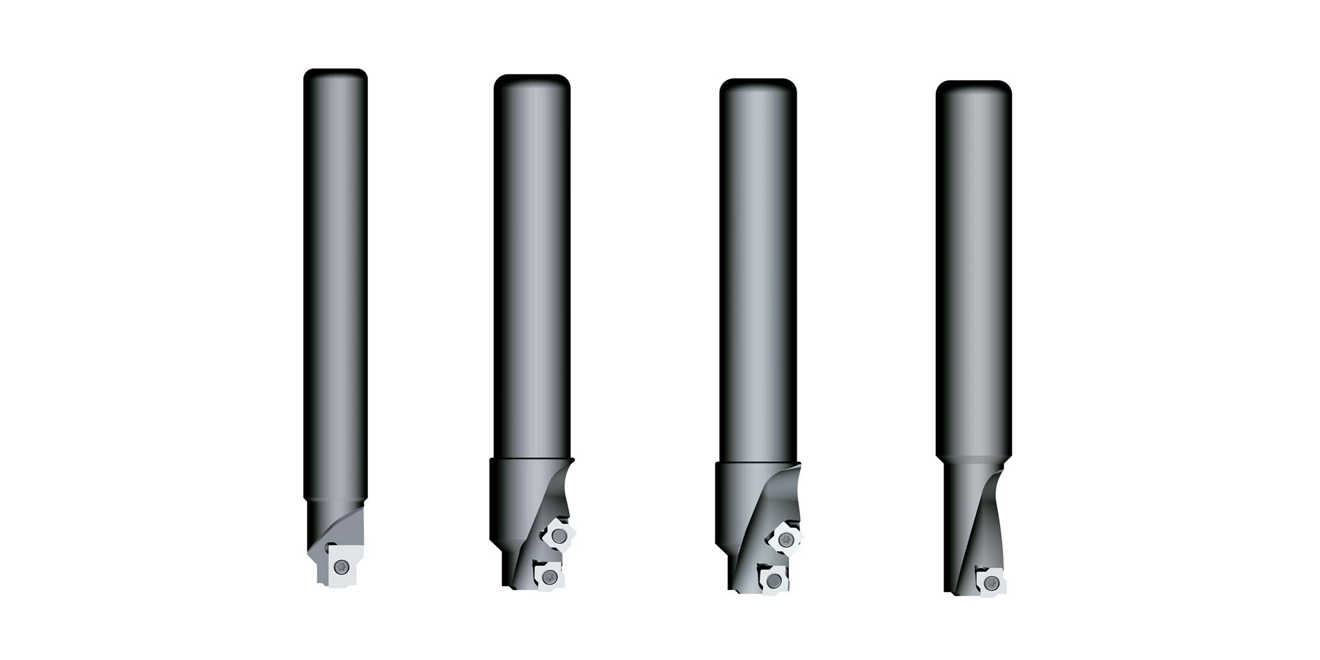

銑座和孔倒角刀
銑座加工孔倒角
  • 型號EC12-8XX-M4
  • 產地日本·Fujigen
用途
  • 螺栓的銑座加工、上下孔倒角、孔倒角
特點
  • 采用獨創的Geometric（幾何學）刀片，縮短作業時間又降低加工成本
  • 同時加工銑座和上下孔的倒角?？勺杂烧{(diào)整銑座深度（Birdiecut刀架+刀片）

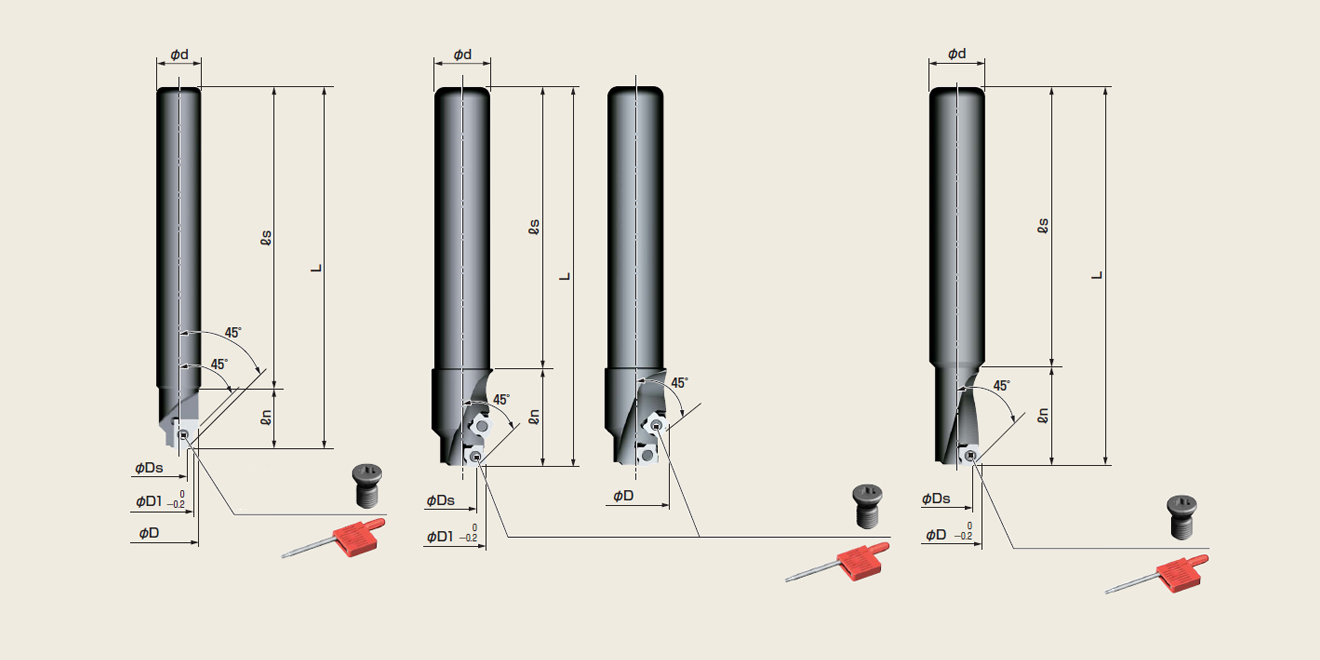

產品名 型號 圖 刃數 尺寸 適配刀片
φD φD1 φDs φd L ls ln
Eaglecut EC12-8XX-M4 ① 1 10.5 8 4 12 96 80 16 XX21MNX
EC12-9.5XX-M5 ① 1 11 9.5 5 12 99 80 19 XX21MNX
EC12-11XX-M6 ① 1 13 11 6 12 102 80 22 XX31MNX
EC16-14XS-M8 ② 2 19 14 8.4 16 108 80 28 XX22MNX
EC20-17.5XS-M10 ② 2 24 17.5 10.2 20 115 80 35 XX22MNX
EC25-20XS-M12 ② 2 26.6 20 13 25 120 80 40 XX22MNX
EC25-23XS-M14 ② 2 30.5 23 15 25 126 80 46 XX32MNX
EC32-26XS-M16 ② 2 33.7 26 17 32 132 80 52 XX32MNX
EC32-29XS-M18 ② 2 38 29 18.4 32 138 80 58 XX42MNX
EC32-32XS-M20 ② 2 41.7 32 20.4 32 144 80 64 XX42MNX
EC32-35XS-M22 ② 2 44.6 35 22.8 32 150 80 70 XX42MNX
EC32-39XS-M24 ② 2 50.2 39 24.2 32 158 80 78 XX53MNX
EC32-43XS-M27 ② 2 54.1 43 28.2 32 166 80 86 XX53MNX
EC32-48XS-M30 ② 2 60.5 48 31.2 32 176 80 96 XX53MNX
Birdiecut BC16-14XS-M8 ③ 1 14 - 8.4 16 108 80 28 XX22MNX
BC20-17.5XS-M10 ③ 1 17.5 - 10.2 20 115 80 35 XX22MNX
BC25-20XS-M12 ③ 1 20 - 13 25 120 80 40 XX22MNX
BC25-23XS-M14 ③ 1 23 - 15 25 126 80 46 XX32MNX
BC32-26XS-M16 ③ 1 26 - 17 32 132 80 52 XX32MNX
BC32-29XS-M18 ③ 1 29 - 18.4 32 138 80 58 XX42MNX
BC32-32XS-M20 ③ 1 32 - 20.4 32 144 80 64 XX42MNX
BC32-35XS-M22 ③ 1 35 - 22.8 32 150 80 70 XX42MNX
BC32-39XS-M24 ③ 1 39 - 24.2 32 158 80 78 XX53MNX
BC32-43XS-M27 ③ 1 43 - 28.2 32 166 80 86 XX53MNX
BC32-48XS-M30 ③ 1 48 - 31.2 32 176 80 96 XX53MNX

※標準配備含NK2020刀片，其他刀片請另外購買

※標準配備含夾緊螺釘和扳手

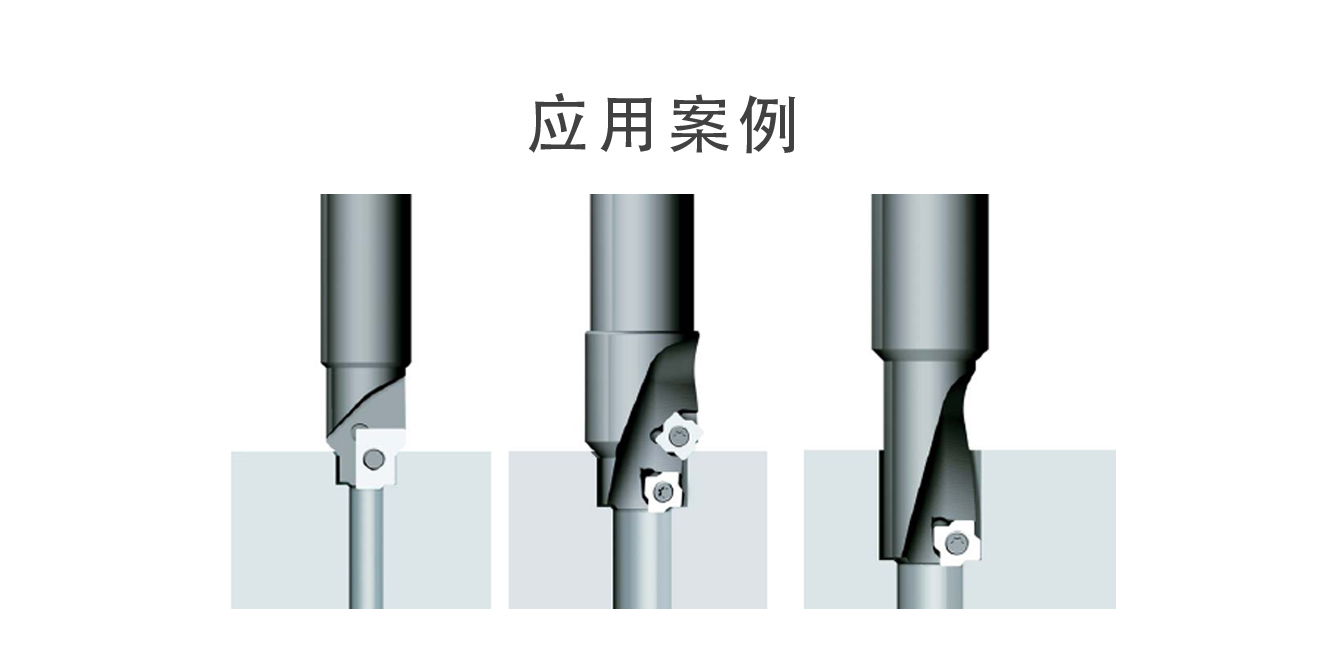

沉頭孔倒角加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片（涂層）
普通鋼 0.05-0.1 50-100 2000 YES NK2020
合金鋼 0.05-0.1 50-100 2000 YES
淬火鋼HRC~45 0.05-0.1 50-100 2000 YES NK6060
淬火鋼HRC45~65 - - - - -
不銹鋼 0.05-0.1 40-80 1200 - NK6060
鑄鐵 0.05-0.1 50-100 2000 NO NK2020
樹脂 - - - - -
鋁合金 - - - - -
鈦合金鎳合金 - - - - -

※請根據被加工材形狀，夾具狀況，倒角量多少以及切刃位置來調節加工條件。倒角量多時，請盡量降低加工條件

※建議間隔進給——間距在0.5mm左右為宜

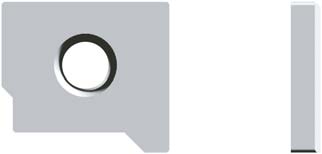

刀片本體參數（Eaglecut刀桿，M4-M6用）

單位：mm

圖片 型號 涂層 角數 A B T R φd 包裝
XX21MNX-M4 NK2020 1 8 6.548 1.59 R0.2 2.3 12pcs/盒
XX21MNX-M5 8 6.841 1.59 R0.2 2.3
XX31MNX-M6 9 8.084 1.59 R0.2 2.5
XX21MNX-M4 NK6060 1 8 6.548 1.59 R0.2 2.3
XX21MNX-M5 8 6.841 1.59 R0.2 2.3
XX31MNX-M6 9 8.084 1.59 R0.2 2.5

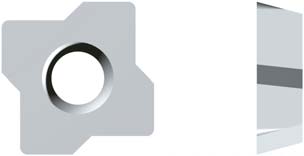

圖片 型號 涂層 角數 C T R φd 包裝
XX22MNX-M8

NK2020

或者

NK6060

 4 6.35 2.38 R0.4 2.5 12pcs/盒
XX22MNX-M10 7.938 2.38 R0.4 3.4
XX22MNX-M12 7.938 2.38 R0.4 3.4
XX32MNX-M14 9.525 3.18 R0.8 4.4
XX32MNX-M16 9.525 3.18 R0.8 4.4
XX42MNX-M18 12.7 3.18 R0.8 5.5
XX42MNX-M20 12.7 3.18 R0.8 5.5
XX42MNX-M22 12.7 3.18 R0.8 5.5
XX53MNX-M24 15.875 4.76 R0.8 5.5
XX53MNX-M27 15.875 4.76 R0.8 5.5
XX53MNX-M30 15.875 4.76 R0.8 5.5

Eaglecut加工尺寸表（單位mm）

  M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
φd3 φ4.5 φ5.5 φ6.6 φ9 φ11 φ14 φ16 φ18 φ20 φ22 φ24 φ26 φ30 φ33
φD3 φ8 φ9.5 φ11 φ14 φ17.5 φ20 φ23 φ26 φ29 φ32 φ35 φ39 φ43 φ48
CA C0.3 C0.3 C0.3 C0.5 C0.5 C0.5 C0.5 C0.5 C0.5 C0.5 C1 C1 C1 C1
CB C0.5 C0.5 C0.5 C1 C1 C1 C1 C1 C1 C1 C1 C1 C1 C1
H 4.4 5.4 6.5 8.6 10.8 13 15.2 17.5 19.5 21.5 23.5 25.5 29 32
F 4.95 5.95 7.1 9.4 11.7 14 16.2 18.5 20.8 22.8 25.1 27.4 30.9 33.9

Birdiecut加工尺寸表（單位mm）

  M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
φd3 φ9 φ11 φ14 φ16 φ18 φ20 φ22 φ24 φ26 φ30 φ33
φD3 φ14 φ17.5 φ20 φ23 φ26 φ29 φ32 φ35 φ39 φ43 φ48
CA C0.5 C0.5 C0.5 C0.5 C0.5 C0.5 C0.5 C1 C1 C1 C1
