伸縮臂寬范圍組合倒角刀
倒角加工中心孔定位
  • 型號BTD32-134T
  • 產地日本·Fujigen
用途

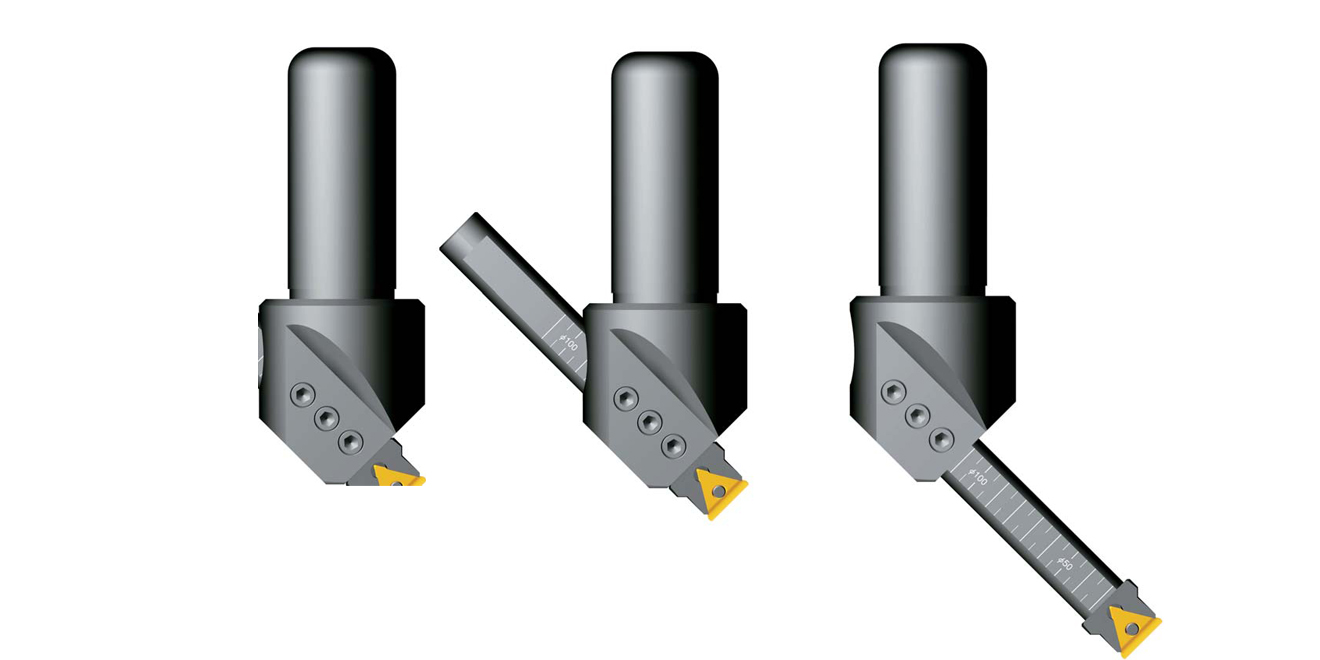

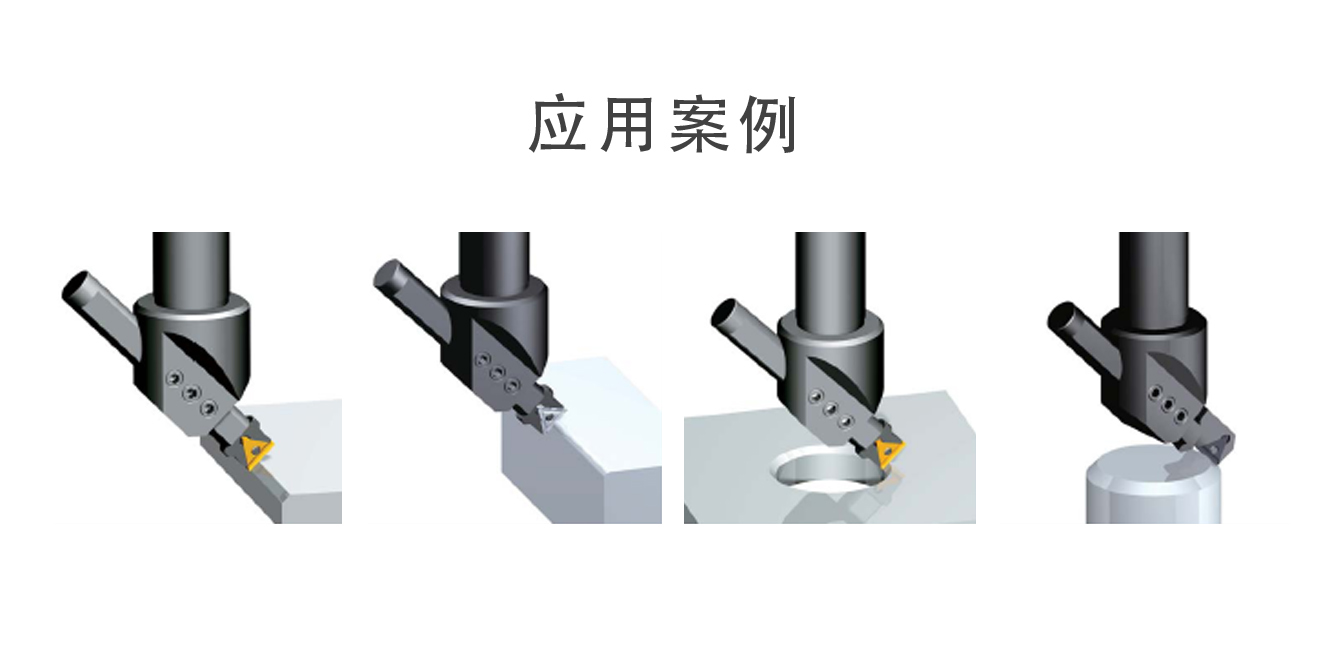

  • 配置不同的伸縮臂可以進行寬范圍的倒角加工、R倒角加工、孔倒角加工、外徑倒角
特點
  • 可通過調整伸縮臂使得加工范圍更廣
  • 孔倒角加工范圍φ28mm-φ133mm
  • 使用T32型刀片

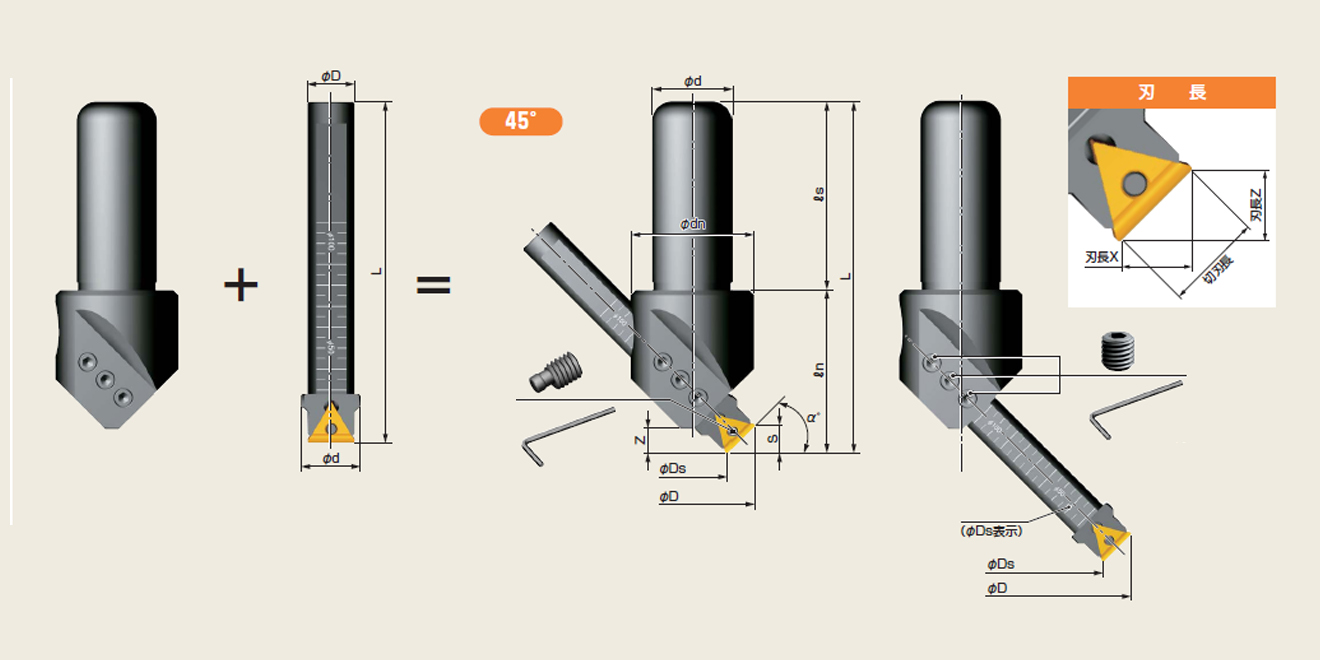

標準配置（BTD32刀桿+BTC4516T伸縮臂45°刀片）=BTD32-134T（最大刃長約15.1mm）

型號 刃數 尺寸 加工范圍 α°
φD φDs φdn φd L ls ln Z S 刃長X 刃長Z
BTD32-134T 1 49.85- 134.6 28- 112.8 49 32 190-232.8 125 65-107.8 9.8-52.6 10.9 10.6 10.6 φ28-φ133 45°
BTD32 - - - 49 32 180.2 125 55.2 - - - - - -
伸縮臂型號 尺寸
φD φd L
BTC4516T 16 20 115

※標準套裝配備不含刀片，請另外購買

※標準套裝配備含夾緊螺釘和扳手

BTC3016T伸縮臂與BTD32組合時

刃數 尺寸 加工范圍 α°
φD φDs φdn φd L ls ln Z S 刃長X 刃長Z
1 54.82-139.6 28-112.8 49 32 190-232.4 125 65-107.4 9.8-52.6 7.7 13.0 7.5 φ28-φ138 30°
伸縮臂型號 尺寸
φD φd L
BTC3016T 16 20 119

BTC6016T伸縮臂與BTD32組合時

刃數 尺寸 加工范圍 α°
φD φDs φdn φd L ls ln Z S 刃長X 刃長Z
1 43.37-128.2 28-112.8 49 32 190-232.5 125 65-107.5 9.8-52.5 13.3 7.5 13.0 φ28-φ126 60°
伸縮臂型號 尺寸
φD φd L
BTC6016T 16 20 115

BTC3R16T伸縮臂與BTD32組合時

刃數 尺寸 加工范圍 α°
φD φDs φdn φd L ls ln Z S R1-R3
1 49.9-134.6 28-112.8 49 32 190-232.4 125 65-107.4 9.8-52.6 10.9

R1:X=18.95-61.32 Z=5.98

R2:X=18.43-60.80 Z=6.48

R3:X=17.93-60.30 Z=6.98

 45°
伸縮臂型號 尺寸
φD φd L
BTC3R16T 16 20 115

BTCBC16T伸縮臂與BTD32組合時

刃數 尺寸 加工范圍 α°
φD φDs φDl φdn φd L ls ln Z H S
1 50.6-134.7 28-112.8 71.5-155.2 49 32 194-236.5 125 69-111.5 13.9-56.4 (12.9) 10.9 φ28-φ126 -45°
伸縮臂型號 尺寸
φD φd L
BTCBC16T 16 20 115

※以上組合套裝不含刀片，請另外購買

※以上組合套裝含夾緊螺釘和扳手

倒角加工(T32MOR刀片)

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.08-0.2 200-250 800 NO NK2001
合金鋼 0.08-0.2 200-250 800 NO
淬火鋼HRC~45 0.08-0.2 200-250 800 YES

AC16D
淬火鋼HRC45~65 - - - - -
不銹鋼 0.08-0.2 100-200 600 YES AC16D
鑄鐵 0.08-0.2 200-250 2000 NO
樹脂 - - - - -
鋁合金 - - - - -
鈦合金鎳合金 - - - - -

倒角加工（TT32GUR·TT32GURF刀片）

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.08-0.2 200-250 800 NO NK2001
合金鋼 0.08-0.2 200-250 800 NO
淬火鋼HRC~45 0.08-0.2 200-250 800 NO

AC15N
淬火鋼HRC45~65 - - - - -
不銹鋼 0.08-0.2 100-200 600 YES AC15N
鑄鐵 0.08-0.2 200-250 800 NO
樹脂 0.08-0.3 250-800 2000 YES NK1010
鋁合金 0.08-0.3 250-800 2000 YES
鈦合金鎳合金 0.08-0.2 150-200 800 YES TC16N

倒角加工（TNEA16304刀片）

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 - - - - -
合金鋼 - - - - -
淬火鋼HRC~45 - - - - -
淬火鋼HRC45~65 0.08-0.2 150-200 600 YES TC16N
不銹鋼 - - - - -
鑄鐵 - - - - -
樹脂 - - - - -
鋁合金 - - - - -
鈦合金鎳合金 - - - - -

倒角加工（T32GSR刀片）1○代表1,2,3可選

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.08-0.2 150-200 800 YES

T32GSR-○R1

NK2020
合金鋼 0.08-0.2 150-200 800 YES
淬火鋼HRC~45 0.08-0.2 150-200 800 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.08-0.2 120-180 600 YES

T32GSR-○R1

NK2020
鑄鐵 0.08-0.2 150-200 800 NO
樹脂 0.08-0.3 200-800 2000 YES
鋁合金 0.08-0.3 200-800 2000 YES
鈦合金鎳合金 - - - - -

※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件

適配刀片

圖片 型號 材質類型 使用角數 標準包裝
T32MOR NK2001 6 12pcs/盒
NK1010
NK2020
NK3030
AC16N
TT32GUR NK2001 2
NK1010
NK2020
NK3030
NK5050
NK8080
AC15N
HSS
HSS TiN
TT32GURF TC16N
TNEA160304 TC16N 6
T32GSR-1R NK2020 3 3pcs/盒
T32GSR-2R
T32GSR-3R
