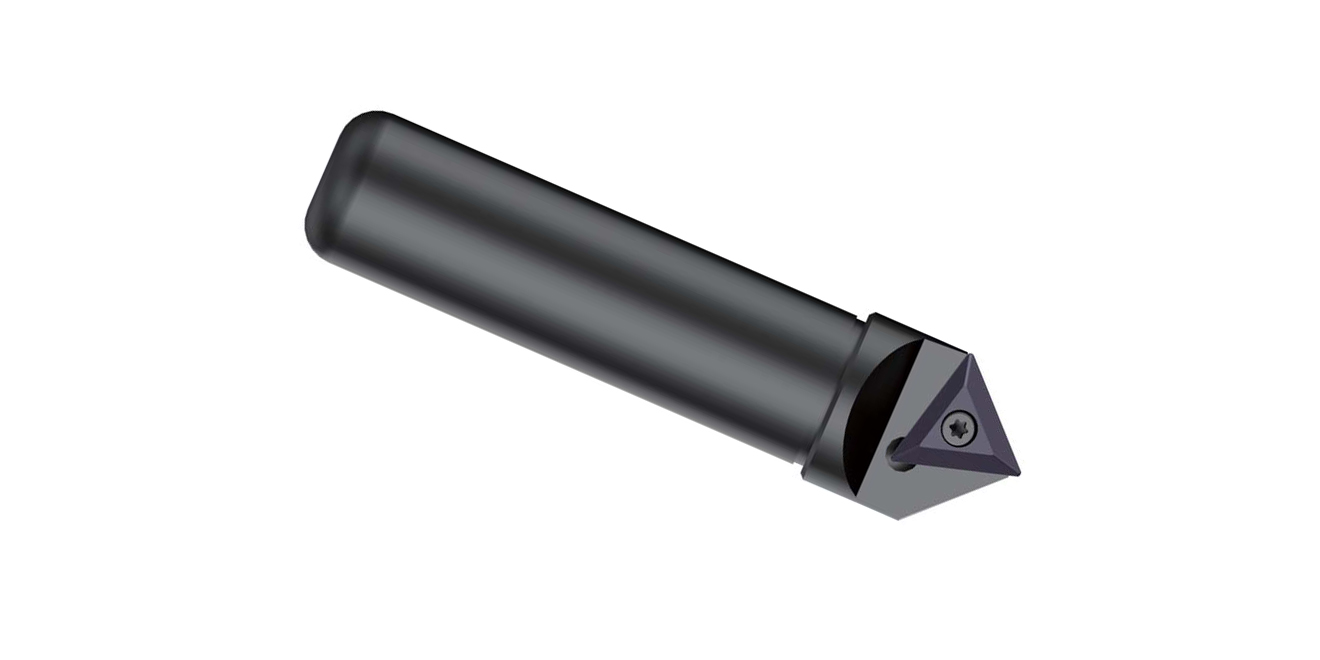

超硬涂層長刃中心鉆倒角刀
倒角加工中心孔定位
  • 型號EMD2545T
  • 產地日本·Fujigen
用途
  • 定位加工（※不可在鉆床上使用）、倒角加工
特點
  • 原刀片有3個可用角，大大降低了生產成本
  • 由于刀片形狀和新涂層的改進，其可加工性比任何其他刀片都高，碎屑（切屑）排除也得到了顯著改善
  • 具有新涂層的超微粒子晶體碳化物使刀片壽命更長

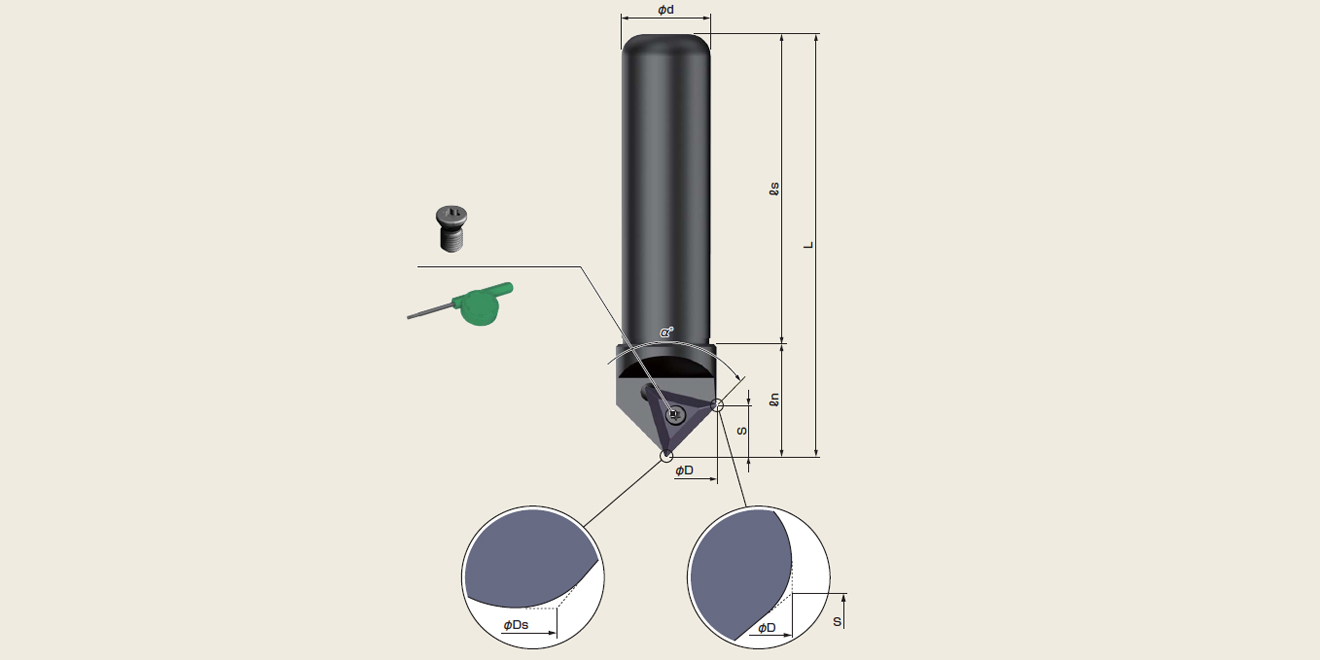

型號 刃數 尺寸 α° 適配刀片 加工能力 Z值補償
φD φDs φd L ls ln S 刃長X 刃長Z
EMD2545T 1 37.1 1.2 25 150 110 40 18 17.6 17.6 90°

TXMT270506

ZA10N或AC16N

 φ1.6-φ36.0 +0.5
EMD3245T 1 37.1 1.2 32 150 110 40 18 17.6 17.6 90° φ1.6-φ36.0 +0.5
EMD3245TL 1 37.1 1.2 32 210 170 40 18 17.6 17.6 90° φ1.6-φ36.0 +0.5
EMD3230T 1 45.0 0.9 32 150 110 40 12.6 21.3 21.3 120° φ1.2-φ43.5 +0.25

※標準配備不含刀片，請另外購買

※標準配備含夾緊螺釘和扳手

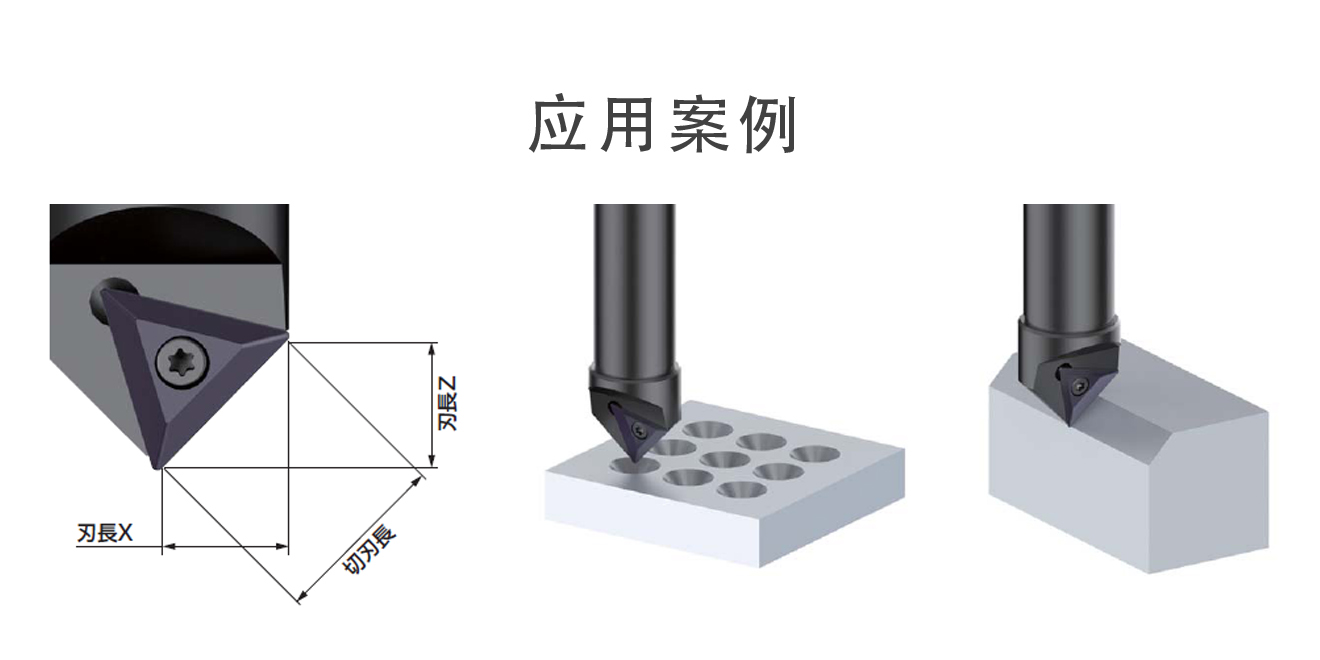

中心孔定位、錐孔倒角加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.02-0.08 90-180 1500 YES

TXMT270506

AC16N
合金鋼 0.02-0.08 90-180 1500 YES
淬火鋼HRC~45 0.02-0.08 90-180 1500 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.01-0.05 90-180 1500 YES

TXMT270506

AC16N
鑄鐵 0.02-0.08 90-180 1500 NO
樹脂 0.02-0.08 150-300 3000 YES

TXMT270506

ZA10N
鋁合金 0.02-0.08 150-300 3000 YES
鈦合金鎳合金 - - - - -

倒角加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.03-0.15 90-180 1500 YES

TXMT270506

AC16N
合金鋼 0.03-0.15 90-180 1500 YES
淬火鋼HRC~45 0.03-0.15 90-180 1500 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.03-0.15 90-180 1500 YES

TXMT270506

AC16N
鑄鐵 0.03-0.15 90-180 1500 NO
樹脂 0.03-0.15 200-320 3000 YES

TXMT270506

ZA10N
鋁合金 0.03-0.15 200-320 3000 YES
鈦合金鎳合金 - - - - -

※請根據需要使用

※請根據工件形狀，夾具狀態，倒角量的大小和切口位置來調節加工條件

※在切削鑄件時，為了確保刀刃的耐久性，推薦采用吹氣條件下加工

警告：進行不銹鋼的定位孔加工時，Z值上限為-4.5mm

適配刀片

圖片 型號 材質類型 使用角數 標準包裝
TXMT270506 ZA10N 3 12pcs/盒
AC16N
