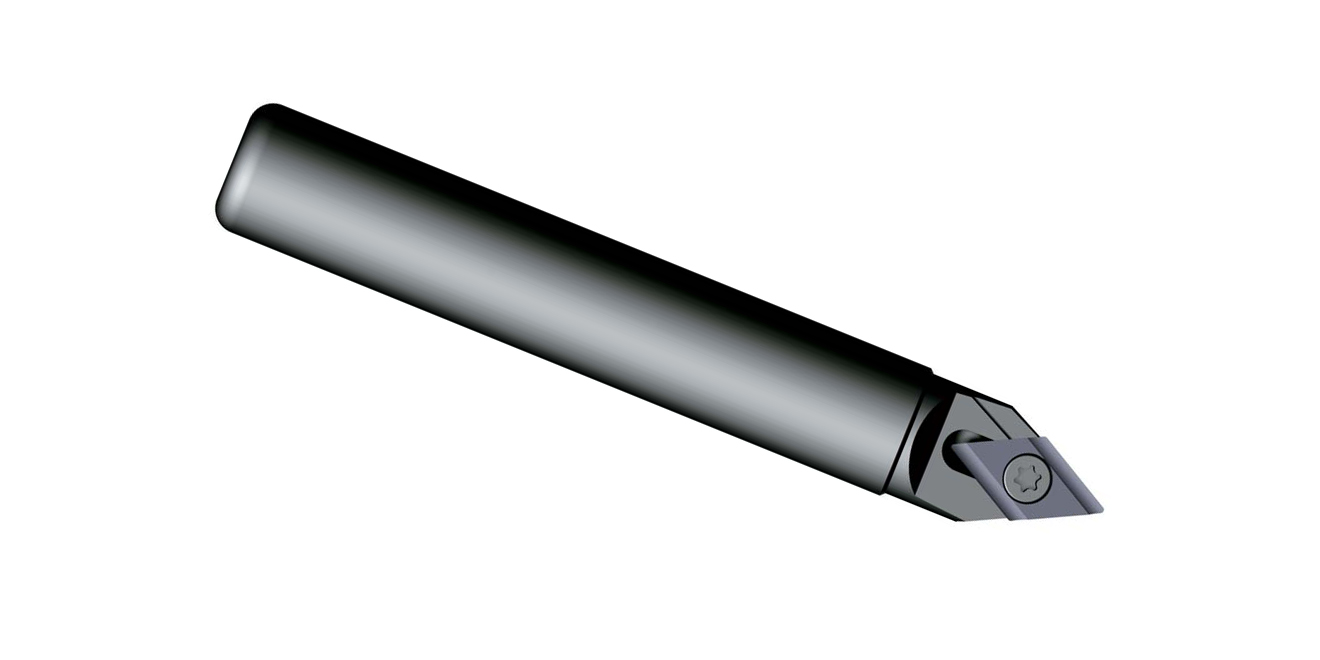

中小型中心鉆倒角刀
倒角加工中心孔定位
  • 型號SC1660DS
  • 產地日本·Fujigen
用途
  • 定位加工（※不可在鉆床上使用）、倒角加工
特點
  • 舍棄式 。只要更換刀片，無需工具補正。中心鉆兼倒角刀，節省工具更換裝置的工序，改善加工速度，提高生產效率
  • 刀柄直徑（φ16）和刀尖直徑（φ12）的小口徑鉆，更適用于狹窄部位60?的加工

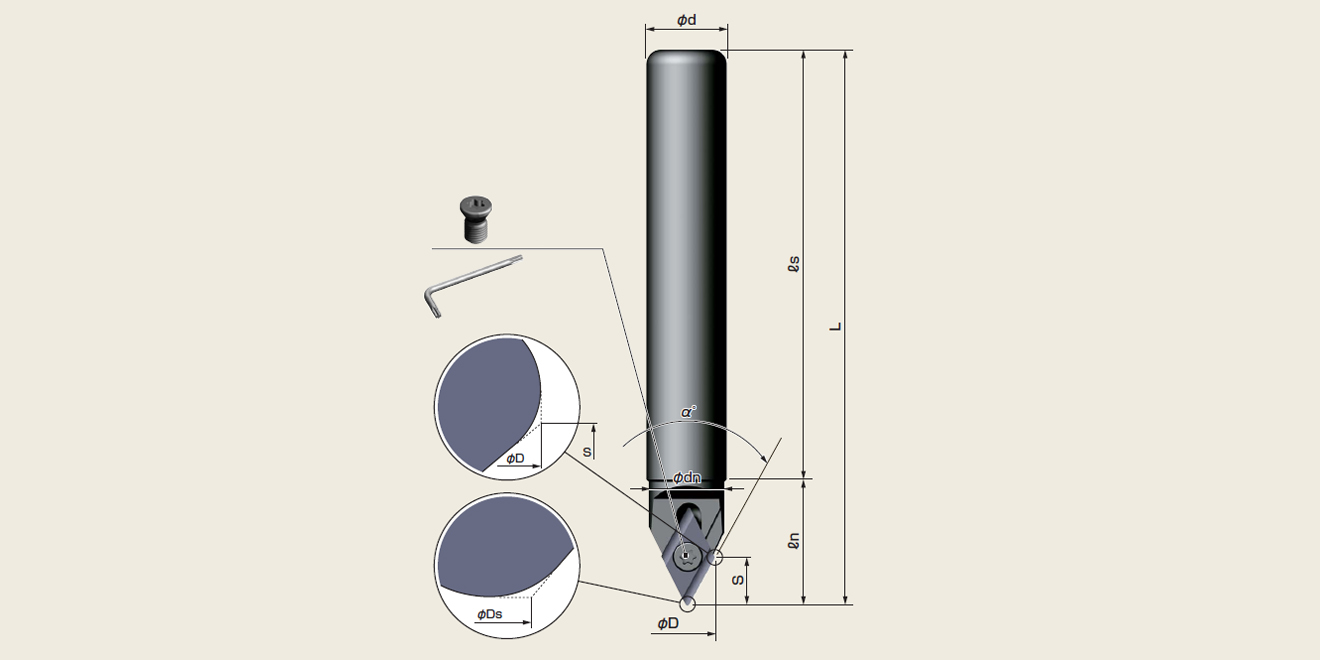

型號 刃數 尺寸 α° 加工能力 Z值補償

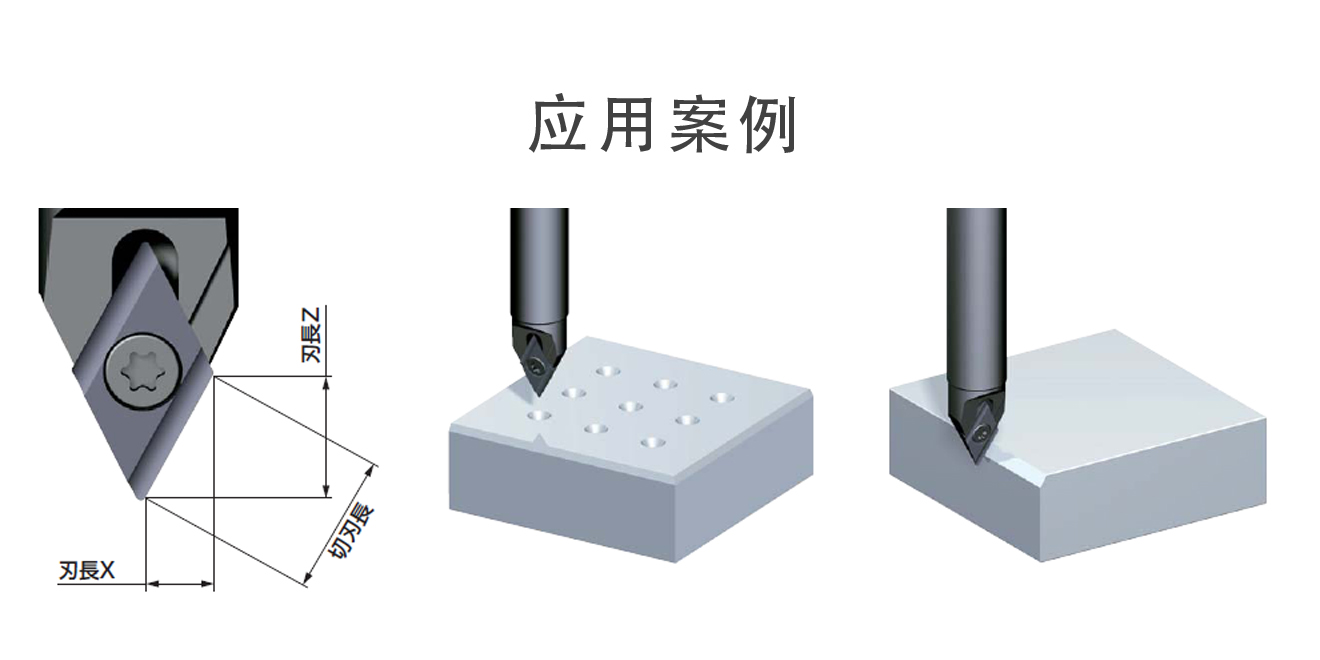

φD φDs φd φdn L ls ln S 刃長X 刃長Z
SC1660DS 1 11.9 0.97 16 15 110 85 25 9.4 5.3 9.2 60° φ1.2-φ11.5 +0.82
SC1660DSL 1 11.9 0.97 16 15 200 175 25 9.4 5.3 9.2 60° φ1.2-φ11.5 +0.82

※標準配備不含刀片，請另外購買

※標準配備含夾緊螺釘和扳手

定位加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.03-0.05 70-120 3000 YES

DCXT11X304E

AC16N
合金鋼 0.03-0.05 70-120 3000 YES
淬火鋼HRC~45 0.03-0.05 70-120 3000 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.03-0.05 70-120 3000 YES

DCXT11X304E

AC16N
鑄鐵 0.03-0.05 70-120 3000 NO

DCXT11X304F

ZC16N
樹脂 0.03-0.08 100-150 3500 YES
鋁合金 0.03-0.08 100-150 3500 YES
鈦合金鎳合金 - - -- - -

倒角加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.1-0.15 70-120 3000 YES

DCXT11X304E

AC16N
合金鋼 0.1-0.15 70-120 3000 YES
淬火鋼HRC~45 0.1-0.15 70-120 3000 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.1-0.15 70-120 3000 YES

DCXT11X304E

AC16N
鑄鐵 0.1-0.15 70-120 3000 NO
樹脂 0.1-0.2 100-150 3500 YES

DCXT11X304F

ZC16N
鋁合金 0.1-0.2 100-150 3500 YES
鈦合金鎳合金 - - -- - -

※定位加工條件，只在操作Z軸的錐孔加工時才適用

※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件

適配刀片

圖片 型號 材質類型 使用角數 標準包裝
DCXT11X304E AC16N 2 12pcs/盒
DCXT11X304F ZC16N
AC16N

※定位加工的尖端部分因為特殊的尖端形狀而不能完全成為頂角
