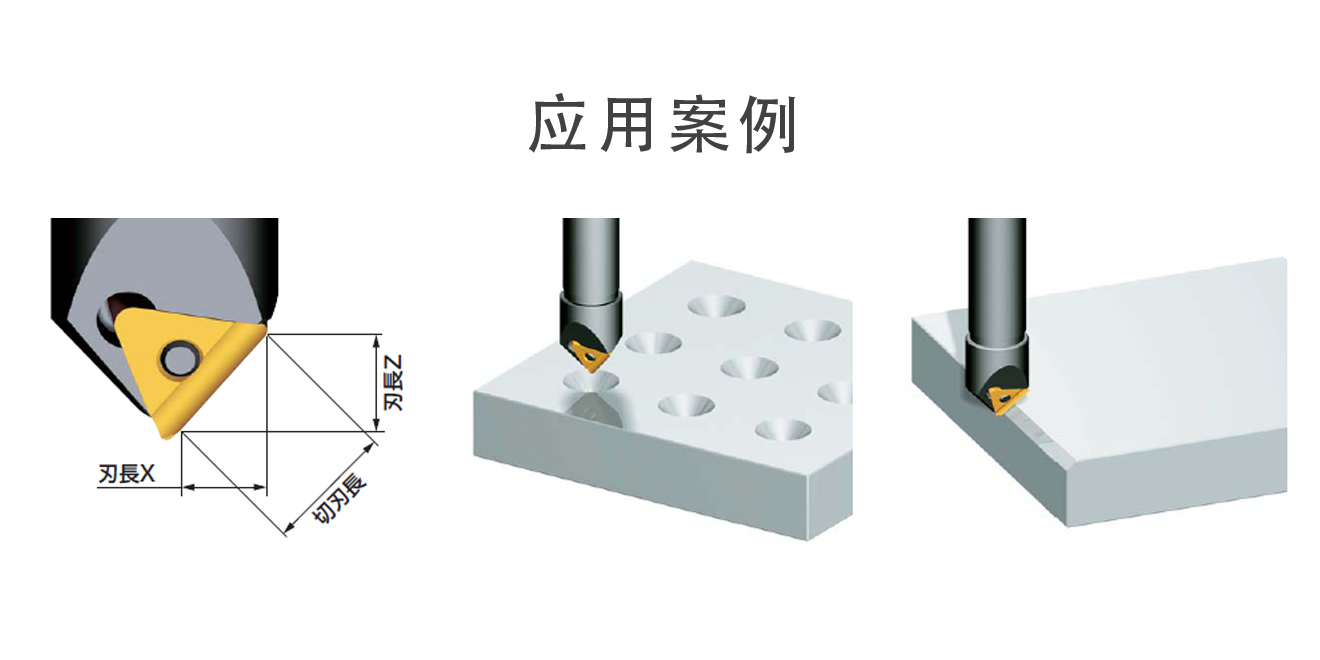

| 用途 |
|
| 特點 |
|

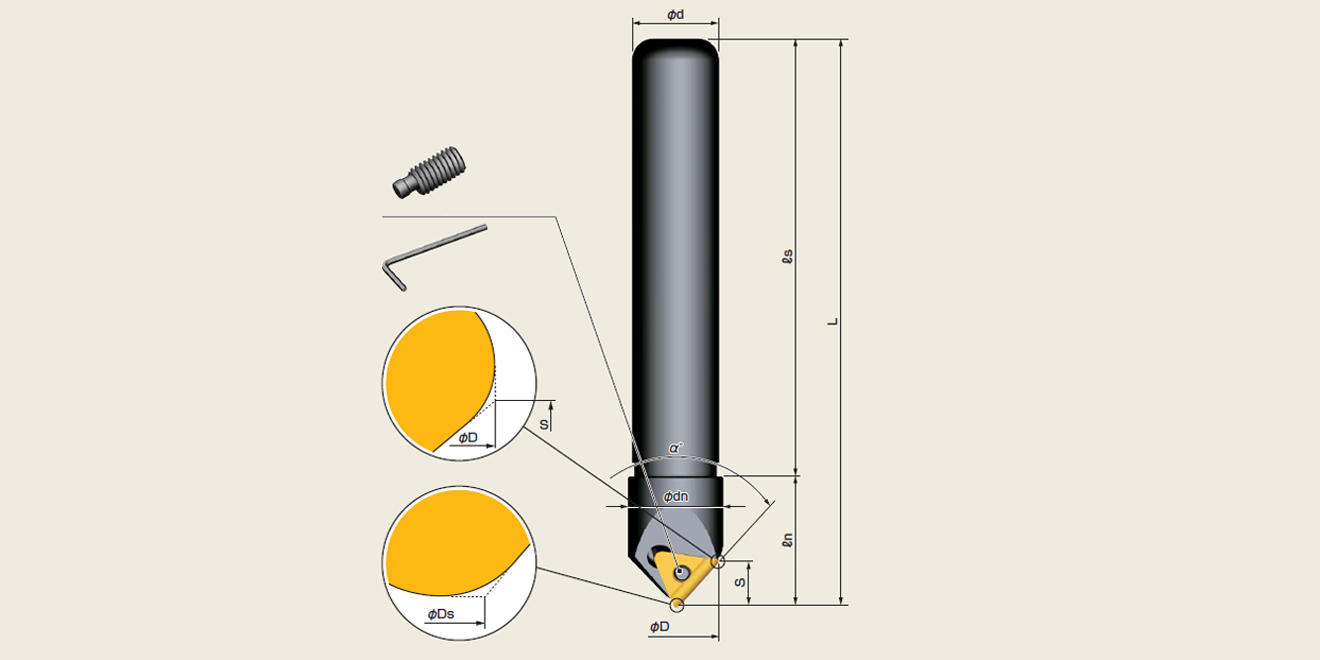

| 型號 | 刃數 | 尺寸 | α° | 加工能力 | Z值補償 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃長X | 刃長Z | |||||
| SC1045C | 1 | 22.4 | 1.99 | 20 | 22 | 130 | 100 | 30 | 10.5 | 9.7 | 9.7 | 90° | φ3.8-φ22.0 | +0.8 |
| SC1245C | 1 | 22.4 | 1.99 | 20 | 22 | 200 | 170 | 30 | 10.5 | 9.7 | 9.7 | 90° | φ3.8-φ22.0 | +0.8 |
| SC1645C | 1 | 22.4 | 1.99 | 25 | 22 | 200 | 150 | 50 | 10.5 | 9.7 | 9.7 | 90° | φ3.8-φ22.0 | +0.8 |
| SC1645CL | 1 | 26.6 | 2.00 | 25 | 25 | 130 | 95 | 35 | 7.4 | 11.7 | 6.7 | 120° | φ3.8-φ25.5 | +0.6 |
| SC1630C | 1 | 26.6 | 2.00 | 32 | 25 | 200 | 150 | 50 | 7.4 | 11.7 | 6.7 | 120° | φ3.8-φ25.5 | +0.6 |
※Dekamomi的中心鉆最大到φ22.5mm（SC2045T），能加工最大到8C（SC2045T）的C倒角
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
定位加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.03-0.08 | 70-140 | 1500 | YES |
T32GUXT AC16N |
| 合金鋼 | 0.03-0.08 | 70-140 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.03-0.08 | 70-140 | 1500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.08 | 70-140 | 1500 | YES |
T32GUXT AC16N |
| 鑄鐵 | 0.03-0.08 | 70-140 | 3000 | NO |
T32GUXT NK1010 |
| 樹脂 | 0.03-0.1 | 100-200 | 3000 | YES | |
| 鋁合金 | 0.03-0.1 | 100-200 | 3000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 70-140 | 1500 | YES |
T32GUXT NK2001 |
| 合金鋼 | 0.1-0.2 | 70-140 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.1-0.2 | 70-140 | 1500 | YES |
T32GUXT AC16N |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 70-140 | 1500 | YES |
T32GUXT AC16N |
| 鑄鐵 | 0.1-0.2 | 70-140 | 2000 | NO |
T32GUXT NK2001 |
| 樹脂 | 0.1-0.2 | 100-200 | 3000 | YES |
T32GUXT NK1010 |
| 鋁合金 | 0.1-0.2 | 100-200 | 3000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※定位加工條件，只在操作Z軸的錐孔加工時才適用
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
C32GUX | NK2001 | 2 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK6060 | ||||
| NK8080 | ||||
| HSS | ||||
| HSS TiN | ||||
| T32GUXF | AC16N | |||
| T32GUXT | AC16N |
※定位加工的尖端部分因為特殊的尖端形狀而不能完全成為頂角
※安裝刀片時，由于偏心鎖的特殊方式，逆向上鎖會造成刀片的損壞和精確度不準
※交換刀片時，請務必檢查是否逆向上鎖
