中小型中心鉆倒角刀

倒角加工中心孔定位

用途	定位加工（※不可在鉆床上使用）、倒角加工
特點	可以倒角，節省了ATC工具的數量，提高了生產效率利用專用刀片獨特的形狀，消除振動與破損的危險

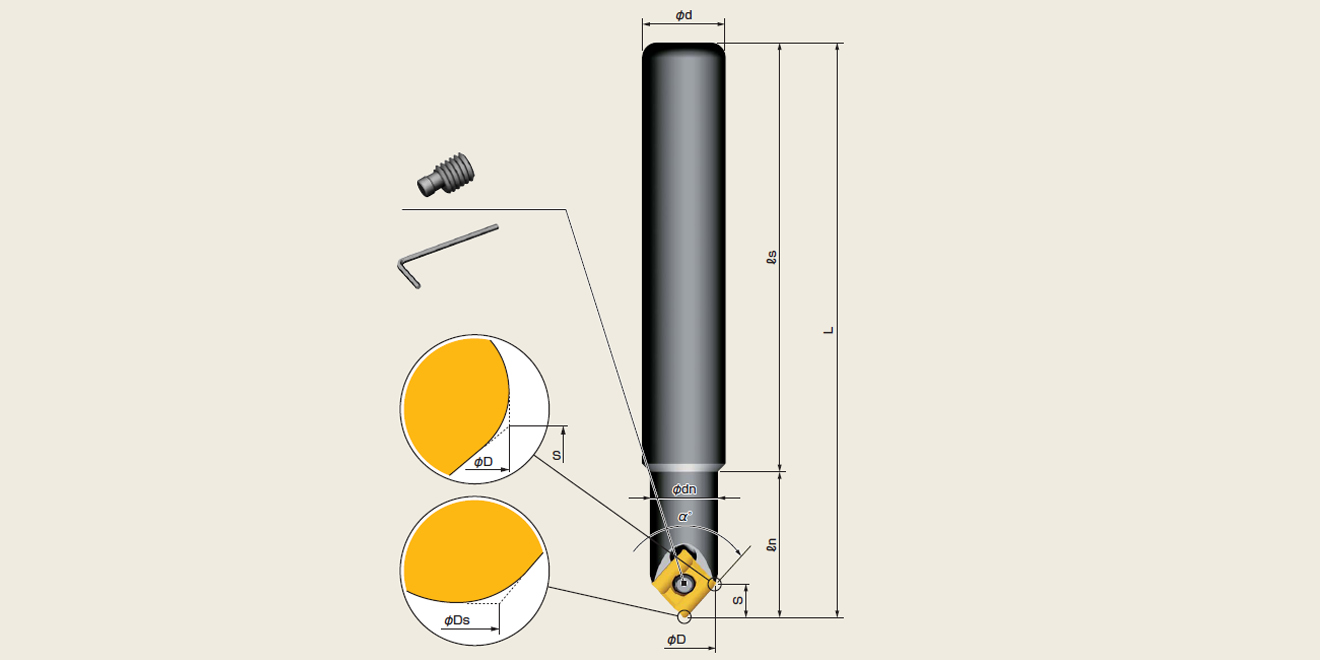

型號	刃數	尺寸										α°	加工能力	Z值補償
型號	刃數	φD	φDs	φd	φdn	L	ls	ln	S	刃長X	刃長Z	α°	加工能力	Z值補償
SC1045C	1	13.5	1.00	10	13	110	82	28	6.3	5.6	5.6	90°	φ2.0-φ12.5	+0.45
SC1245C	1	13.5	1.00	12	13	110	82	28	6.3	5.6	5.6	90°	φ2.0-φ12.5	+0.45
SC1645C	1	13.5	1.00	16	13	110	82	28	6.3	5.6	5.6	90°	φ2.0-φ12.5	+0.45
SC1645CL	1	13.5	1.00	16	13	200	172	28	6.3	5.6	5.6	90°	φ2.0-φ12.5	+0.45
SC1630C	1	16.2	1.00	16	16.5	110	82	28	4.6	6.7	4.0	118°	φ2.0-φ15.0	+0.2
SC1630CL	1	16.2	1.00	16	16.5	200	172	28	4.6	6.7	4.0	118°	φ2.0-φ15.0	+0.2

※標準配備不含刀片，請另外購買

※標準配備含夾緊螺釘和扳手

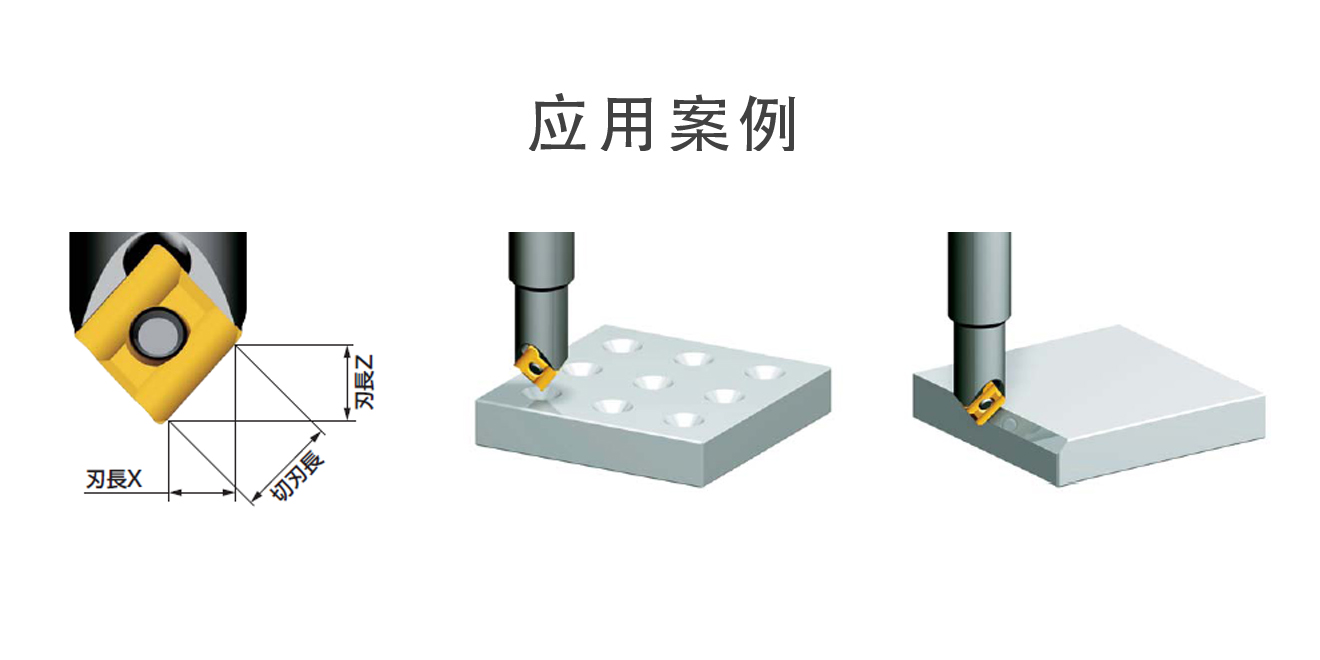

定位加工

材質	進刀量	切削速度（m/min）	旋轉數（r.p.m.）	切削液	推薦刀片
普通鋼	0.05-0.1	80-120	2000	YES	C32GUX AC15D
合金鋼	0.05-0.1	80-120	2000	YES
淬火鋼HRC~45	0.05-0.1	80-120	2000	YES
淬火鋼HRC45~65	-	-	-	-	-
不銹鋼	0.05-0.1	80-120	2000	YES	C32GUX AC15D
鑄鐵	0.05-0.1	80-120	3000	NO	C32GUX NK1010
樹脂	0.1-0.2	80-120	4000	YES
鋁合金	0.1-0.2	80-120	4000	YES
鈦合金鎳合金	-	-	--	-	-

倒角加工

材質	進刀量	切削速度（m/min）	旋轉數（r.p.m.）	切削液	推薦刀片
普通鋼	0.07-0.1	60-100	4000	YES	C32GUX NK2001
合金鋼	0.07-0.1	60-100	4000	YES	C32GUX NK2001
淬火鋼HRC~45	0.05-0.1	60-100	4000	YES	C32GUX AC15D
淬火鋼HRC45~65	-	-	-	-	-
不銹鋼	0.05-0.1	60-100	4000	YES	C32GUX AC15D
鑄鐵	0.07-0.12	60-100	4000	NO	C32GUX NK2001
樹脂	0.1-0.15	60-100	4000	YES	C32GUX NK1010
鋁合金	0.1-0.15	60-100	4000	YES	C32GUX NK1010
鈦合金鎳合金	-	-	--	-	-

※定位加工條件，只在操作Z軸的錐孔加工時才適用

※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件

適配刀片

※定位加工的尖端部分因?yàn)樘厥獾募舛诵螤疃荒芡耆蔀轫斀?/p>

※安裝刀片時，由于偏心鎖的特殊方式，逆向上鎖會造成刀片的損壞和精確度不準

※交換刀片時，請務必檢查是否逆向上鎖
