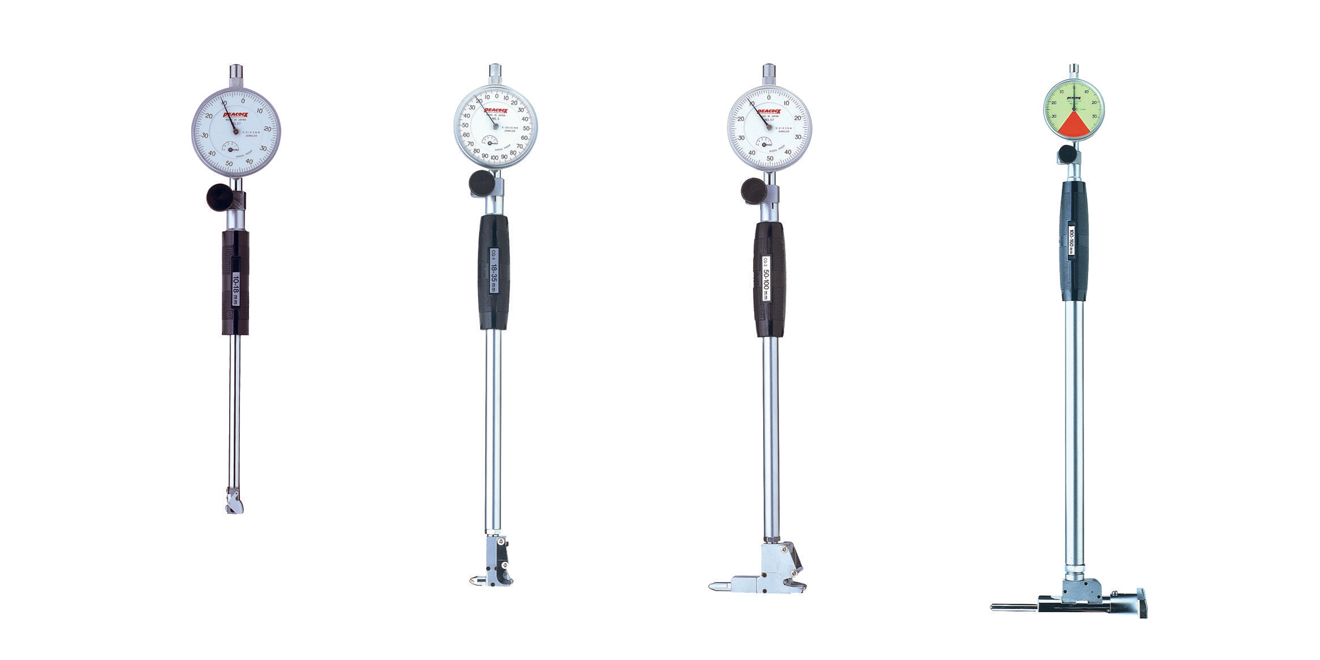

盲孔專用測缸規
缸徑規測缸規測盲孔
  • 型號CG-1
  • 產地日本·Peacock
用途
  • 盲孔專用測缸規，可以測量到盲孔靠近底部的孔徑值
特點
  • 可選配指針式指示表（不附帶）推薦搭配型號17Z/57B(0.01 mm)，15Z/5F(0.001 mm)
  • 可以測量到盲孔靠近底部的孔徑值
  • CG-3C型號附帶一支50mm延長桿



型號 測定范圍 本體精度（μm） 基本尺寸 標準配件
mm 鄰接誤差 全測定范圍 重復精度 全長A 可測深B 測頭高C 測頭（支） 墊片 延長桿
CG-01 10-18 2 5 2 188.3 100 3 9 0.5 -
CG-1 18-35 246 150 3 9 0.5,1 -
CG-2 35-60 246 150 3 6 0.5,1,2,3 -
CG-3 50-100 246 150 3 11 0.5,1,2,3 -
CG-3C 50-150 246 150 3 11 0.5,1,2,3 50
CG-4 100-160 380.5 251.5 3 7 1,2,3,4 -
CG-5 160-250 380.5 251.5 3 10 1,2,3,4 -
CG-6 250-400 533 400 4.5 16 1,2,3,4 -

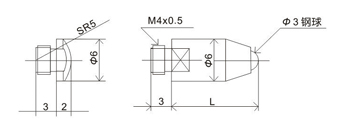

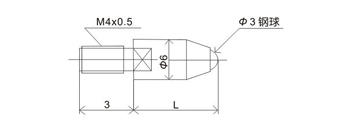

盲孔型測缸規測頭（單位：mm）

型號 尺寸 L 型號 尺寸 L 型號 尺寸 L
CG-1 18 2 CG-2 35 5

CG-3

CG-3C

 50 5
20 4 40 10 55 10
22 6 45 15 60 15
24 8 50 20 65 20
26 10 55 25 70 25
28 12 60 30 75 30
30 14 - - 80 35
32 16 - - 85 40
34 18 - - 90 45
- - - - 95 50
- - - - 100 55

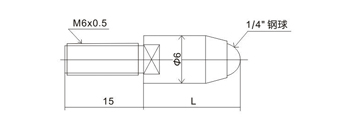

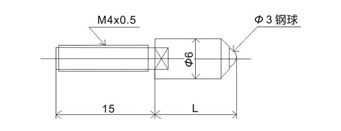

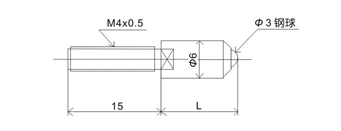

型號 尺寸 L 型號 尺寸 L 型號 尺寸 L
CG-4 100 10 CG-5 160 10 CG-6 250 10
110 20 170 20 260 20
120 30 180 30 270 30
130 40 190 40 280 40
140 50 200 50 290 50
150 60 210 60 300 60
160 70 220 70 310 70
- - 230 80 320 80
- - 240 90 330 90
- - 250 100 340 100
- - - - 350 110
- - - - 360 120
- - - - 370 130
- - - - 380 140
- - - - 390 150
- - - - 400 160

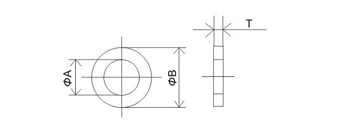

型號 T A B
CG-1 0.5,1 4.1 5
CG-2 0.5,1,2,3 4.1 6
CG-3 0.5,1,2,3 4.1 6
CG-4 1,2,3,4 4.1 6
CG-5 1,2,3,4 4.1 6
CG-6 1,2,3,4 6.1 8.8
