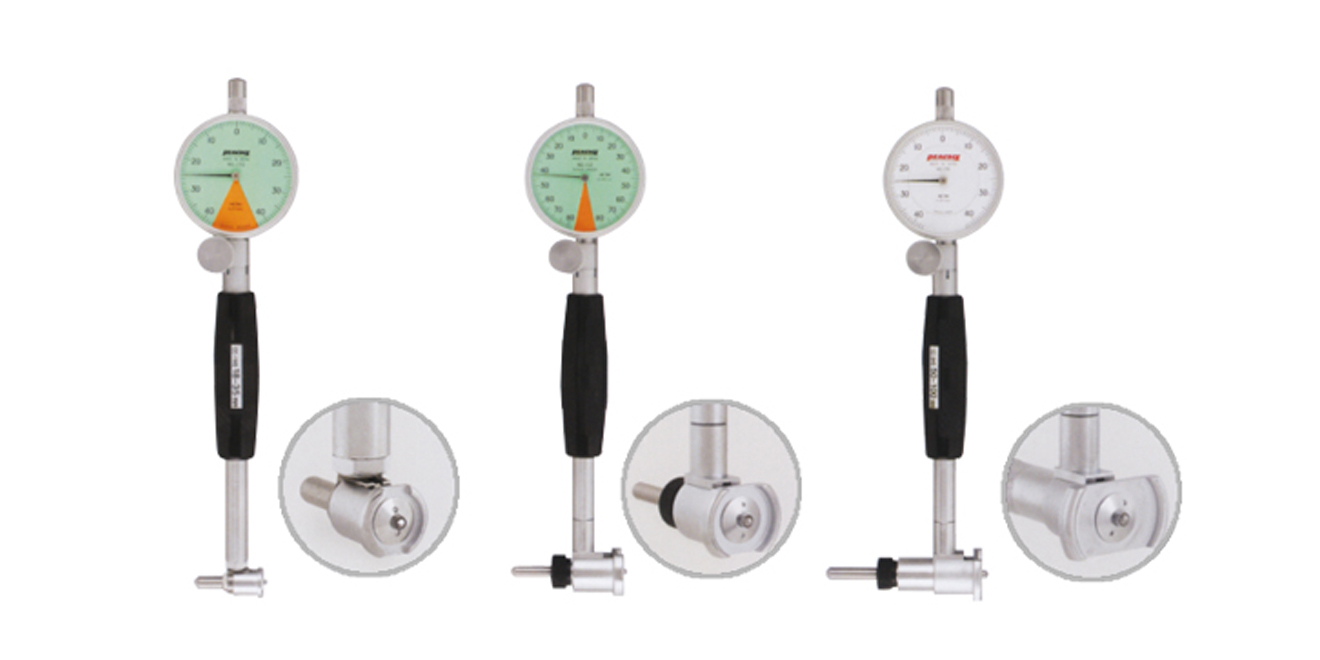

短臂型測缸規

缸徑規測缸規短臂型

型號CC-1HS
產地日本·Peacock

生成PDF下載

用途	短臂型測缸規采用緊湊型設計，縮短握柄以下的長度使其緊湊輕巧，可以簡易快速測得孔徑值及圓度
特點	可選配指針式指示表（不附帶）推薦搭配型號17Z/57B(0.01 mm)，15Z/5F(0.001 mm) 測頭采用圓環護橋，測量內徑值更方便快捷主體頭部采用一體式結構，增強剛性，穩定性測頭具有調節器機構 測缸規采用JIS A級標準

型號	測定范圍	本體精度（μm）			基本尺寸			標準配件
型號	mm	鄰接誤差	全測定范圍	重復精度	全長A	可測深B	測頭高C	測頭（支）	墊片	延長桿
CC-1HS	18-35	2	5	2	148.75	50	5.75	9	0.5,1	-
CC-2HS	35-60				151.5	50	8.5	6	1,2,3	-
CC-3HS	50-100				151.6	50	8.6	11	1,2,3	-
CC-3CHS	50-150				151.6	50	8.6	11	1,2,3	5

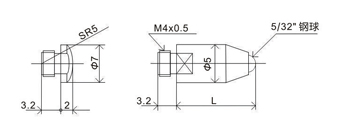

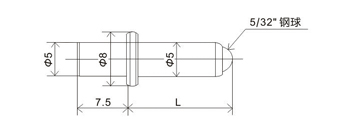

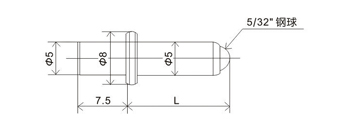

短臂型測缸規測頭（單位：mm）

型號	尺寸	L	型號	尺寸	L	型號	尺寸	L



CC-1HS	18	2	CC-2HS	35	5	CC-3HS CC-3CHS	50	5
	20	4		40	10		55	10
	22	6		45	15		60	15
	24	8		50	20		65	20
	26	10		55	25		70	25
	28	12		60	30		75	30
	30	14		-	-		80	35
	-	-		-	-		85	40
	-	-		-	-		90	45
	-	-		-	-		95	50

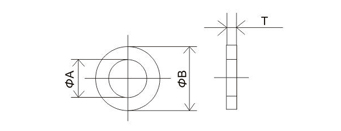

型號	T	A	B



CC-1HS	0.5,1	4.1	7
CC-2HS	1,2,3	5.1	8
CC-3HS	1,2,3	5.1	8
CC-3CHS	1,2,3	5.1	8
