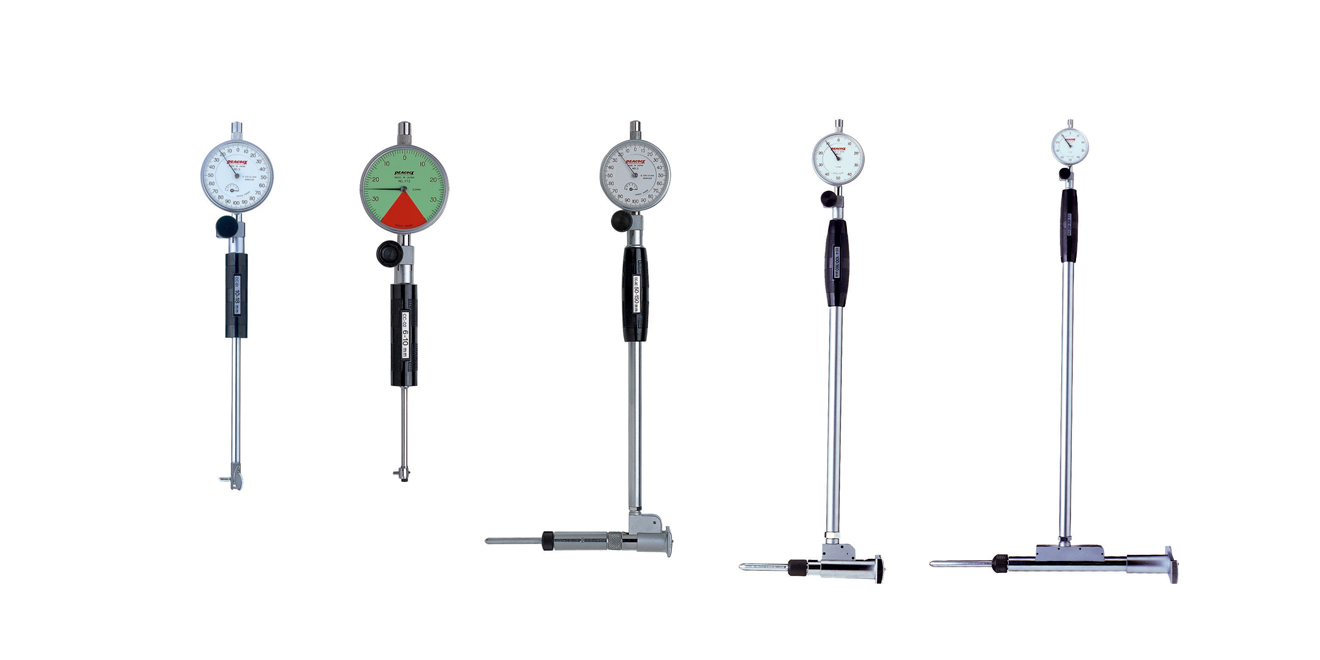

標準型測缸規
缸徑規測缸規標準型
  • 型號CC-1H
  • 產地日本·Peacock
用途
  • 標準型測缸規，又稱缸徑規，可以簡易快速測得孔徑值及圓度，可配延長桿供深孔測量
特點
  • 可選配指針式指示表（不附帶）推薦搭配型號： 17Z/57B(0.01 mm)，15Z/5F(0.001 mm)
  • 測頭為鎢鋼材料，高耐用性、高耐磨性
  • H型測頭采用圓環護橋，測量內徑值更方便快捷
  • 主體頭部采用一體式結構，增強剛性，穩定性
  • 測頭具有調節器機構
  • 可定制延長桿，用于深孔測量。
  • 測缸規采用JIS A級標準



型號 測定范圍 本體精度（μm） 基本尺寸 標準配件
mm 鄰接誤差 全測定范圍 重復精度 全長A 可測深B 測頭高C 測頭（支） 墊片 延長桿
CC-02 6-10 2 5 2 141.5 50 5 9 - -
CC-01 10-18 192.5 100 7.2 9 0.5 -
CC-1H 18-35 248.75 150 5.75 9 0.5,1 -
CC-2H 35-60 251.5 150 8.5 6 1,2,3 -
CC-3H 50-100 251.6 150 8.6 11 1,2,3 -
CC-3CH 50-150 251.6 150 8.6 11 1,2,3 50
CC-4 100-160 370 250 12 7 1,2,3,4 -
CC-5 160-250 391.5 251.5 14 10 1,2,3,4 -
CC-6 250-400 540 400 14 16 1,2,3,4 -

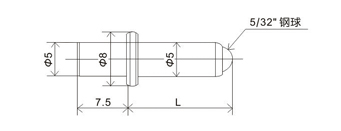

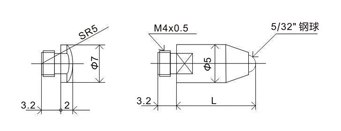

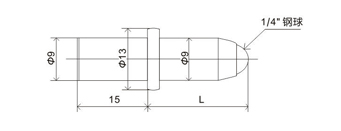

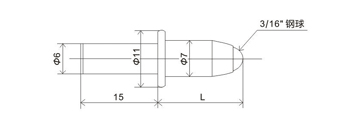

標準型測缸規測頭（單位：mm）

型號 尺寸 L 型號 尺寸 L 型號 尺寸 L
CC-1H 18 2 CC-2H 35 5

CC-3H

CC-3CH

 50 5
20 4 40 10 55 10
22 6 45 15 60 15
24 8 50 20 65 20
26 10 55 25 70 25
28 12 60 30 75 30
30 14 - - 80 35
32 16 - - 85 40
34 18 - - 90 45
- - - - 95 50
- - - - 100 55



型號 尺寸 L 型號 尺寸 L 型號 尺寸 L
CC-4 100 10 CC-5 160 10 CC-6 250 10
110 20 170 20 260 20
120 30 180 30 270 30
130 40 190 40 280 40
140 50 200 50 290 50
150 60 210 60 300 60
160 70 220 70 310 70
- - 230 80 320 80
- - 240 90 330 90
- - 250 100 340 100
- - - - 350 110
- - - - 360 120
- - - - 370 130
- - - - 380 140
- - - - 390 150
- - - - 400 160

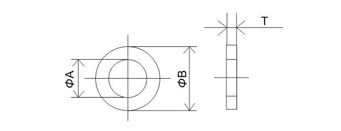

型號 T A B
CC-1H 0.5,1 4.1 7
CC-2H 1,2,3 5.1 8
CC-3H 1,2,3 5.1 8
CC-3CH 1,2,3 5.1 8
CC-4 1,2,3,4 6.1 10
CC-5 1,2,3,4 6.1 10
CC-6 1,2,3,4 9.1 13
